产品概述

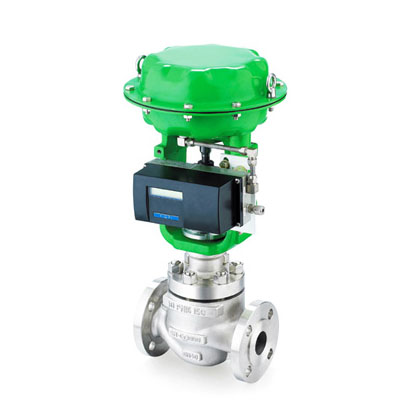

NBKVHCB笼式双座调节阀是一种压力平衡式的调节阀，阀体流体通道呈S流线型，还没有一个改善套筒周围液体平稳流动的导流翼，优点是压缩损失小，流量大、可调范围广，流量特性曲线精度高，动态稳定性好，噪音低，空化腐蚀小。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。适宜控制高温，低温的高压差流体。
产品特点
NBKVHCB平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。
调节阀动态稳定性好，噪音低，空化腐蚀小。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
技术参数
公称通径：20、25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
外形尺寸
| 公称通径 | 执行机构 | H | C | φB | E |
| 常温型(P) | 伸长Ⅰ型(E1) | 伸长Ⅱ型(E2I) | 伸长Ⅱ型(E2W) |
| 40 | LHA1D、R | 425 | 590 | 705 | 945 | 230 | 218 | 70 |
| LHA2D、R | 500 | 665 | 780 | 1020 | 281 | 267 |
| LHA3D、R | 590 | 760 | 875 | 1140 | 363 | 350 |
| 50 | LHA1D、R | 425 | 595 | 710 | 950 | 230 | 218 | 80 |
| LHA2D、R | 500 | 670 | 785 | 1025 | 281 | 267 |
| LHA3D、R | 595 | 765 | 875 | 1140 | 363 | 350 |
| 65 | LHA2D、R | 575 | 745/755 | 880 | 1130 | 281 | 267 | 88 |
| LHA3D、R | 630 | 800/810 | 930 | 1180 | 363 | 350 |
| LHA4D、R | 865 | 1035/1045 | 1165 | 1495 | 520 | 470 |
| 80 | LHA2D、R | 580 | 755/765 | 900 | 1135 | 281 | 267 | 98 |
| LHA3D、R | 635 | 810/820 | 955 | 1190 | 363 | 350 |
| LHA4D、R | 870 | 1045/1055 | 1190 | 1505 | 520 | 470 |
| 100 | LHA2D、R | 610 | 810/870 | 915 | 1150 | 281 | 267 | 113 |
| LHA3D、R | 660 | 860/870 | 1020 | 1205 | 363 | 350 |
| LHA4D、R | 890 | 1100/1110 | 1255 | 1520 | 520 | 470 |
| LVA5R | 1420 | 1635 | 1820 | 2050 | - | 620 |
| LVA6R | 1160 | 1375 | 1560 | 1790 | - | 445 |
| 150 | LHA3D、R | 785 | 1020/1045 | 1250 | 1385 | 363 | 350 | 170 |
| LHA4D、R | 955 | 1190/1215 | 1425 | 1570 | 520 | 470 |
| LVA5R | 1480 | 1740 | 1980 | 2110 | - | 620 |
| LVA6R | 1220 | 1480 | 1720 | 1850 | - | 445 |
| 200 | LHA4D、R | 1090 | 1350 | 1580 | 1710 | 520 | 470 | 220 |
| LVA5R | 1585 | 1850 | 2145 | 2275 | - | 620 |
注：1、表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
2、伸长型H栏尺寸，左边数字为JIS 10K和ANSI 125、150的阀，右边数字为JIS 16K和ANSI 300以上的阀。
