产品概述
NBKVGUQ型系列气动真空(压力)球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
产品特点
气缸分为双作用和单作用(弹簧复位)，可选配反馈信号装置及电气阀门定位器。GUQ气动真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。适用的工作介质为带酸、碱性的气体或液体，应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
技术参数
| 适用范围(Pa) | 快卸法兰DN10~DN50(KF)2x105 ～1.3x10-5
活套法兰DN10~DN100 16x105～1.3x10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-5 |
| 介质温度(℃) | 标准出厂：-30～+150
特殊指定：-30～+240 |
| 气源压力(Mpa) | 0.4～0.8 |
| 法兰标准 | GB4982：GB/T6070 |
| 安装位置 | 任意 |
| 电源电压 | 标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
| 信号反馈 | 标准出厂：阀位指示器
特殊指定：微动开关；智能型4～20mA DC |
| 气缸可选 | 标准出厂：双作用式
特殊指定：单作用式(有弹簧返回)可选常开或常闭 |

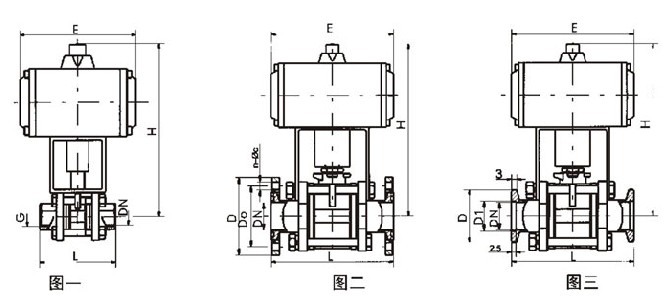

外形尺寸
螺纹连接的外形及连接尺寸(图一)
| 型号 | DN | G | H | E | L |
| NBKVGUQ-10(G) | 10 | 1/4" | 153 | 104 | 68 |
| NBKVGUQ-16(G) | 16 | 1/2" | 155 | 104 | 72 |
| NBKVGUQ-20(G) | 20 | 3/4" | 160 | 104 | 82 |
| NBKVGUQ-25(G) | 25 | 1" | 163 | 140 | 90 |
| NBKVGUQ-32(G) | 32 | 1-1/4" | 180 | 140 | 112 |
| NBKVGUQ-40(G) | 40 | 1-1/2" | 186 | 140 | 120 |
| NBKVGUQ-50(G) | 50 | 2" | 233 | 164 | 145 |
| NBKVGUQ-63(G) | 63 | 2-1/2" | 272 | 164 | 185 |
| NBKVGUQ-80(G) | 80 | 3" | 351 | 190 | 210 |
| NBKVGUQ-100(G) | 100 | 4" | 370 | 190 | 268 |
活套法兰连接(GB6070)(图二)
| 型号 | DN | D | Do | H | E | L | n-φc |
| NBKVGUQ-10(F) | 10 | 55 | 40 | 153 | 105 | 84 | 4-φ6.6 |
| NBKVGUQ-16(F) | 16 | 60 | 45 | 155 | 130 | 84 | 4-φ6.6 |
| NBKVGUQ-25(F) | 25 | 70 | 55 | 163 | 165 | 114 | 4-φ6.6 |
| NBKVGUQ-32(F) | 32 | 90 | 70 | 180 | 165 | 140 | 4-φ9 |
| NBKVGUQ-40(F) | 40 | 100 | 80 | 186 | 190 | 160 | 4-φ9 |
| NBKVGUQ-50(F) | 50 | 110 | 90 | 233 | 190 | 170 | 4-φ9 |
| NBKVGUQ-63(F) | 63 | 130 | 110 | 272 | 250 | 195 | 4-φ9 |
| NBKVGUQ-80(F) | 80 | 145 | 125 | 351 | 250 | 203 | 8-φ9 |
| NBKVGUQ-100(F) | 100 | 165 | 145 | 370 | 280 | 280 | 8-φ9 |
快卸法兰连接(GB4982)(图三)
| 型号 | DN | D1 | D | H | E | L |
| NBKVGUQ-10(KF) | 10 | 12.2 | 30 | 153 | 104 | 84 |
| NBKVGUQ-16(KF) | 16 | 17.2 | 30 | 155 | 104 | 84 |
| NBKVGUQ-25(KF) | 25 | 26.2 | 40 | 163 | 140 | 114 |
| NBKVGUQ-32(KF) | 32 | 34.2 | 55 | 180 | 140 | 140 |
| NBKVGUQ-40(KF) | 40 | 41.2 | 55 | 186 | 140 | 160 |
| NBKVGUQ-50(KF) | 50 | 52.2 | 75 | 233 | 164 | 170 |
