产品概述
NBKVQ气动固定式球阀是由角行程气动执行器与固定式球阀组成，采用上下阀杆固定阀芯(轴支式)和可动密封座设计，工作更稳定。气动固定式球阀可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动固定式球阀具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。气动固定式球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
产品特点
1、气动固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2、阀门可采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、气动固定式球阀采用全通径或缩径设计，流通阻力小。
4、金属硬密封气动固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
5、气动固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
技术参数
| 公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 允许压差(MPa) | ≤ 公称压力 |
| 动作范围 | 0～90° |
| 泄露量Q | 软密封VI级、硬密封IV级、符合ANSI B16.104标准 |
| 基本误差 | 带定位器：小于全行程的±2% |
| 回差 | 带定位器：小于全行程的2% |
阀体
| 阀体形式 | 两段式铸造阀体 |
| 公称通径 | DN50～1000mm |
| 公称压力 | PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K |
| 连接形式 | 法兰式 |
| 法兰标准 | JIS、ANSI、GB、JB、HG等 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件
执行机构
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
主要性能规范
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) |
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 气密试验 | 0.4～0.7MPa |

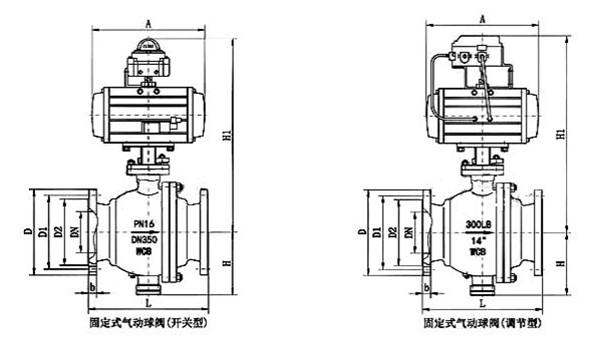

外形尺寸
| 公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | - | - | - | - | - | - | 335 | 385 | 430 | 470 | 590 | 700 | 780 | 950 |
| H1 | 根据所配执行机构而定，配置执行器不同，连接尺寸也不同 |
| A |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 705 | 840 | 910 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | 840 |
| D2 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 435 | 485 | 608 | 718 | 788 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 12-26 | 12-30 | 12-34 | 12-41 | 12-41 |
注：以上参数均以国标为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术参数可能有一定变化，请咨询公司技术部门索取新数据。
