产品概述
NBKVVQ643H可调比高，反应灵敏，流通能力大，气动V型球阀，由活塞式气动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。
采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，解决了阀腔易沉积介质的问题。
V型球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。
气动V型球阀适用于两位切断、调节的场合，可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关气动V型球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
气动V型球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等工业部门的自控系统。
产品特点
1、结构紧凑，体积小，可竖卧安装等优点。
2、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、最大可靠（安全）性：阀体为一个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。
7、超强的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本站执行器及调节阀部份。
技术参数
主要性能指标
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数KV | 32 | 46 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 |
| 允许压差(MPa) | ≤ 公称压力 |
| 动作范围 | 0～90° |
| 泄露量Q | 软密封VI级、硬密封IV级、符合ANSI B16.104标准 |
| 基本误差 | 带定位器：小于全行程的±2% |
| 回差 | 带定位器：小于全行程的2% |
主要性能规范
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) |
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 气密试验 | 0.4～0.7MPa |
主要技术参数
阀体
| 阀体形式 | 直通铸造球型阀 |
| 公称通径 | DN25～400mm |
| 公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa； 美标ANSI 150、300LB ； 日标JIS 10、20、30K |
| 法兰标准 | JIS、ANSI、GB、JB、HG等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 整体式 (适用温度-45～+400℃) |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
阀内件
执行机构
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -20～+90℃ |
| 作用形式 | 单作用执行机构： 气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构： 气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、行程开关、 保位阀、阀位传送器、手轮机构等 |

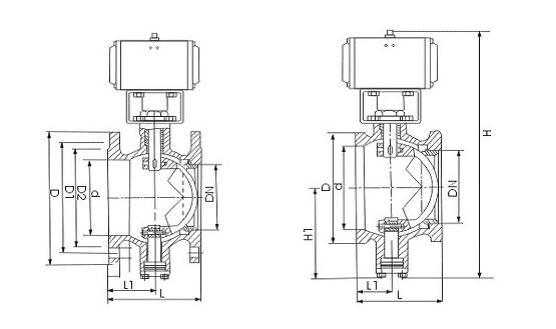

外形尺寸
| 公称通径 DN(mm) | 尺寸(mm) | 执行器型号 |
| H | H1 | 对夹式 | 法兰式 |
| D | L | L1 | D | D1 | D2 | P | L | Z-φd |
| 25 | 320 | 57 | 64 | 50 | 25 | 110 | 85 | 65 | 14 | 102 | 4-14 | 可选配 GT、AW、AT 系列执行器
(以上选配仅供 参选具体选用 根据实际要求) |
| 40 | 400 | 63 | 82 | 60 | 25 | 145 | 110 | 85 | 16 | 114 | 4-18 |
| 50 | 450 | 92 | 100 | 75 | 32 | 160 | 125 | 110 | 16 | 124 | 4-18 |
| 65 | 450 | 100 | 120 | 85 | 38 | 180 | 145 | 120 | 18 | 145 | 4-18 |
| 80 | 465 | 108 | 131 | 100 | 45 | 195 | 160 | 135 | 20 | 165 | 8-18 |
| 100 | 500 | 117 | 158 | 115 | 50 | 215 | 180 | 155 | 20 | 194 | 8-18 |
| 125 | 550 | 140 | 180 | 135 | 55 | 245 | 210 | 185 | 22 | 213 | 8-18 |
| 150 | 610 | 177 | 216 | 160 | 65 | 280 | 240 | 210 | 24 | 229 | 8-23 |
| 200 | 710 | 200 | 268 | 200 | 80 | 335 | 295 | 265 | 26 | 246 | 12-23 |
| 250 | 850 | 252 | 326 | 240 | 92 | 405 | 355 | 320 | 30 | 297 | 12-25 |
| 300 | 950 | 270 | | | | 460 | 410 | 375 | 30 | 338 | 12-25 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术参数可能有一定变化，请咨询公司技术部门索取新数据。
