应用规范
| 设计与制造 | GB/T12235 |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 |
| 检验与试验 | JB/T9092 |
| 材 料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 |
| 合金钢 | Q/ZB66 |
| 标 志 | GB/T12220 |
| 供 货 | JB/T7928 |
结构特点
1、结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
主要零件材料及主要用途
| 阀体 | 阀盖 | 阀瓣 | 密封圈 | 阀杆 | 填料 | 适用介质 | 适用温度
(≤℃) |
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 |

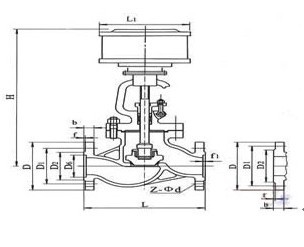

主要外形尺寸、连接尺寸及质量
公称压力
PN(MPa) | 公称通径
DN(mm) | 标准值 | 参考值 |
| L | D | D1 | n2 | D6 | b | f | f1 | Z-φd | L1 | H |
| 1．6 | 50 | 230 | 160 | 125 | 100 | | 16 | 3 | | 4-φ18 | 185 | 645 |
| 65 | 290 | 180 | 145 | 120 | | 18 | 3 | | 4-φ18 | 232 | 690 |
| 80 | 310 | 195 | 160 | 135 | | 20 | 3 | | 8-φ18 | 232 | 715 |
| 100 | 350 | 215 | 180 | 155 | | 20 | 3 | | 8-φ18 | 232 | 770 |
| 125 | 400 | 254 | 210 | 185 | | 22 | 3 | | 8-φ18 | 283 | 780 |
| 150 | 480 | 280 | 240 | 210 | | 24 | 3 | | 8-φ23 | 283 | 810 |
| 200 | 600 | 335 | 295 | 265 | | 26 | 3 | | 12-φ23 | 283 | 967 |
| 250 | 622 | 405 | 355 | 320 | | 30 | 3 | | 12-φ25 | 283 | 1143 |
| 300 | 698 | 460 | 410 | 375 | | 30 | 4 | | 12-φ25 | 283 | 1292 |
