产品概述
NBKVRJP型电子式精小型电动单座调节阀，由低流阻直通单座阀或低流阻套筒阀配电子式381L系列、国产QS系列、DKZ系列等直行程电动执行机构组成。电动执行机构内有伺服放大器，无需另配用伺服放大器，有输入控制信号（4-20mA DC或1-5V DC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
产品特点
NBKVRJP型电子式精小型电动单座调节阀只有一个阀座和一个阀芯，具有关闭性能好、泄漏量小、流量特性准确、可调比大的特点。故适用于介质泄漏量及调节精度有严格要求的场合。
技术参数
| 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系数KV | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 940 | 1200 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 850 | 1050 |
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 |
| 可调范围 | 30:1、50:1 |
| 公称压力 | 标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa |
| 阀芯形式 | 单座柱塞型阀芯 |
| 流量特性 | 直线 |
| 作用形式 | 电开式、电关式 |
| 工作温度 | 普通型-40~230℃，散热片型230~450℃，特殊订货450~600℃ |
| 法兰标准 | 符合JB78-59、JP79-59标准，可按JB/T79. 1-94. JB/T79. 294. ANSI. JIS. DIN 等标准订货生产 |
| 控制信号 | 4~20mA．DC; 1~5V．DC; O~1OV．DC(与所配执行机构有关) |
| 电源 | 220V．AC，50Hz：380V．AC，50Hz(与所配执行机构有关) |

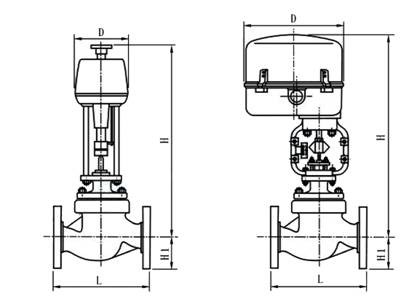

外形尺寸
| 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| L(mm) | PN1.6MPa | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | 820 |
| PN4.0MPa | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 473 | 600 | 760 | 850 |
| PN6.4MPa | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 508 | 650 | 800 | 870 |
| H1(mm) | 67 | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 | 350 |
| 配 PSL | H(mm) | 普通型 | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1525 | 1545 |
| 散热片型 | 888 | 900 | 930 | 937 | 1025 | 1042 | 1085 | 1285 | 1305 | 1805 | 1825 |
| D(mm) | 176 | 225 |
| 重量(kg) | 15 | 17 | 24 | 29 | 49 | 61 | 82 | 150 | 211 | 370 | 570 |
| 配 361L 961L | H(mm) | 普通型 | 501 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 | 1365 |
| 散热片型 | 651 | 663 | 815 | 822 | 950 | 967 | 1010 | 1340 | 1385 | 1625 | 1645 |
| D(mm) | 225 | 310 |
| 重量(kg) | 23 | 24 | 39 | 44 | 64 | 76 | 97 | 203 | 264 | 418 | 618 |
