产品概述

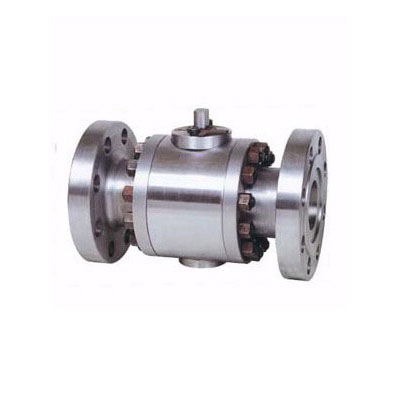

手动锻钢高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在最大工作压力下能够保持其结构的抗压均匀性.阀体的壁厚严格按ASME B16.34的要求。 适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
最高压力为32MPA,
口径：DN15~200mm,
材质：A105,
连接方式：法兰连接，
设计标准，JB标准，
密封材质；硬质合金，
驱动方式：涡轮操作。
产品特点
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
外形尺寸
口径
Size | PN16.0MPa |
| d1 | d2 | d3 | b | n-Ø | M | A | B | C | D |
| 10 | 95 | 60 | 18 | 20 | 3-18 | 24*2 | 210 | 52 | 77 | 130 |
| 15 | 95 | 60 | 20 | 20 | 3-18 | 24*2 | 230 | 62 | 85 | 130 |
| 20 | 105 | 68 | 28 | 20 | 3-18 | 33*2 | 240 | 73 | 94 | 230 |
| 25 | 105 | 68 | 28 | 22 | 3-18 | 33*2 | 260 | 77 | 100 | 230 |
| 32 | 115 | 80 | 38 | 24 | 4-18 | 42*2 | 300 | 100 | 120 | 300 |
| 40 | 165 | 115 | 48 | 30 | 6-26 | 52*2 | 350 | 110 | 150 | 400 |
| 50 | 165 | 115 | 58 | 32 | 6-26 | 64*3 | 400 | 130 | 165 | 580 |
| 65 | 200 | 145 | 74 | 40 | 6-29 | 80*3 | 490 | 140 | 180 | 580 |
| 80 | 225 | 170 | 94 | 50 | 6-33 | 100*3 | 580 | 150 | 200 | 700 |
| 100 | 260 | 195 | 115 | 60 | 6-36 | 125*4 | 620 | 178 | 245 | 1100 |
口径
Size | PN32.0MPa |
| d1 | d2 | d3 | b | n-Ø | M | A | B | C | D |
| 10 | 95 | 60 | 18 | 20 | 3-18 | 24*2 | 210 | 52 | 77 | 130 |
| 15 | 105 | 68 | 28 | 20 | 3-18 | 33*2 | 230 | 62 | 85 | 130 |
| 20 | 105 | 68 | 28 | 20 | 3-18 | 33*2 | 240 | 73 | 94 | 230 |
| 25 | 115 | 80 | 35 | 25 | 4-18 | 42*2 | 260 | 77 | 100 | 230 |
| 32 | 135 | 95 | 41 | 30 | 4-22 | 48*2 | 300 | 100 | 120 | 300 |
| 40 | 165 | 115 | 48 | 35 | 6-26 | 64*2 | 350 | 110 | 150 | 400 |
| 50 | 200 | 145 | 70 | 40 | 6-29 | 80*3 | 400 | 130 | 165 | 580 |
| 65 | 225 | 170 | 90 | 50 | 6-33 | 100*3 | 490 | 140 | 180 | 580 |
| 80 | 260 | 195 | 112 | 55 | 6-36 | 125*3 | 580 | 150 | 200 | 700 |
| 100 | 300 | 235 | 135 | 65 | 6-36 | 155*4 | 620 | 178 | 245 | 1100 |
