产品概述
Yz11X支管减压阀采用直接作用隔膜式结构,主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分自己更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统中可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。内部结构非常简单无卡阻,性能可靠,经久耐用。

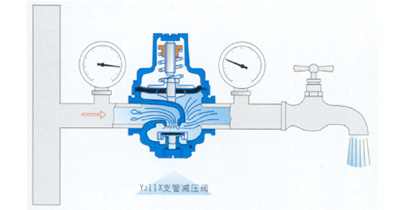

典型安装示意图
主要技术参数 单位：mm
| 类型 |
型号 |
公称压力
PN(Mpa) |
公称通径
DN(Mpa) |
连接形式 |
阀体材料 |
出口压力(Mpa) |
工作℃ |
| 支管减压阀 |
YZ11X-16T
YZ11X-25T |
1.6，2.5 |
15～50 |
内螺纹 |
青钢 |
0.05～0.6(可调) |
80 |
| YZ11X-16P
YZ11X-25P |
不锈钢 |

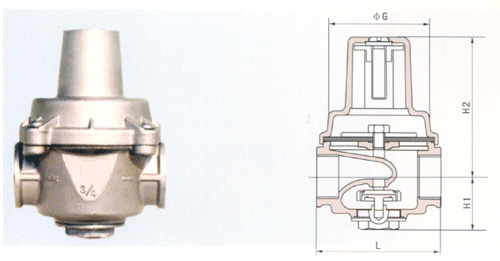

主要外形连接尺寸 单位：mm
| 公称通径DN(Mpa) |
尺寸(MM) |
重量(Kg) |
| MM |
in |
A |
B |
C |
φG |
| 15 |
1/2 |
31 |
60 |
76.5 |
59 |
1.2 |
| 20 |
3/4 |
31 |
75 |
76.5 |
73 |
1.2 |
| 25 |
1 |
36 |
88 |
85 |
81 |
1.4 |
| 32 |
11/4 |
42 |
93 |
98 |
81 |
1.5 |
| 40 |
11/2 |
45 |
98 |
102 |
85 |
2 |
| 50 |
2 |
54 |
130 |
117 |
98 |
2.65 |
111
