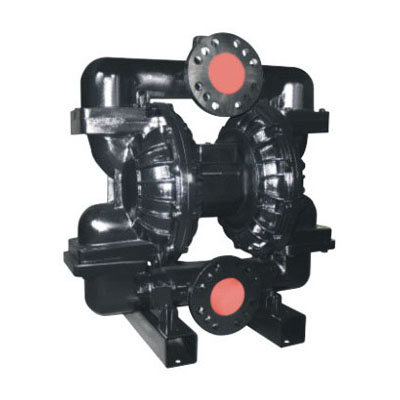

产品概述
本公司生产的隔膜泵共有六种规格。进出口尺寸分别为1/4″、1/2″、3/4″、1″、 1.5″、2″、3″、4″，流体部件材质有：铝合金、球墨铸铁、聚丙烯、不锈钢、隔膜根据不同膜片材质分别有：丁腈橡胶、氯丁橡胶、聚乙烯、三道橡胶、聚醚橡胶、氟橡胶、聚四氟乙烯、聚二氟乙烯。以满足不同液体介质的需要。
NBQ系列气动隔膜泵工作原理：在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜结成一体，压缩空气从泵的进气接头进入中间体后，推动两个工作腔内的隔膜，驱动连杆联结的隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背面排出泵外。当活塞达到行程终点，配气阀机构则自动的将压缩空气引入另一工作腔，推动隔膜泵朝反向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替的开启和关闭，从而使液体连续的吸入和排出。

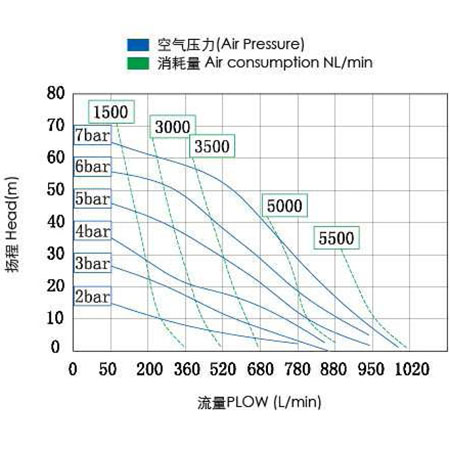

性能曲线

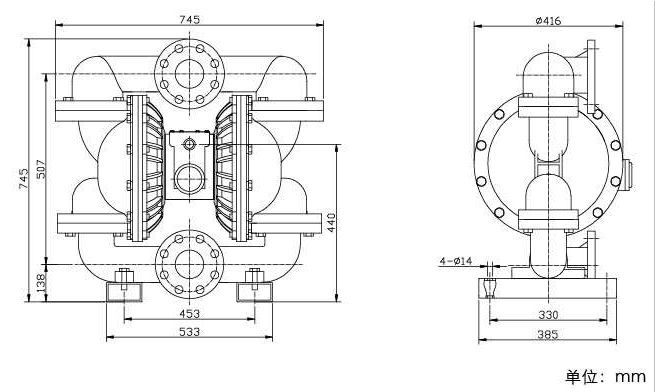

安装尺寸图
技术参数
最大工作压力
Max.working Pressu Re | 100psi(0.7Mpa ,7bar) |
最大流量
Max.flow Rate | 265 gpm(1041 lpm) |
最大往复速度
Max.reciprocating Speed | 135cpm |
最大虹吸高度
Max.suction Height | 5m |
最大输送固体颗粒
Max.permitted Grain | 10mm |
最大空气消耗量
Max.ai R Consumption | 326scfm(9.1m3/min) |
空气进口尺寸
Air Inlet Siz | 3/4 in.npt(f) |
空气出口尺寸
Air Outlet Size | 3/4 in.npt(f) |
流体进口尺寸
Fluid Inlet Size | 3in.npt(f) |
流体出口尺寸
Fluid Outlet Size | 3in.npt(f) |
重量
Weight | 铝合金泵Aluminum pump 77.0kg
不锈钢泵Stainless Steel Pump 110.0kg |
