一、Z941H电动闸阀概述：

Z941H电动闸阀主要产品广泛应用于水利、建筑、消防、电力、环保、石油、化工、医药等各个领域。主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa, 工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

操作方式有：手动、齿轮传动、电动、气动等。 DN50～600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材 料：碳钢 不锈钢 Z941H电动闸阀 结构与特点

1、闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

2、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

3、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

4、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

Z941H电动闸阀主要特点及用途

1、结构紧凑、设计合理、阀门刚性好，阀门通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

Z941H电动闸阀设计、制造标准
1．设计制造按GB/T 12234-89
2、结构长度按GB/T 12221-89
3、法兰连接尺寸按：JB/T 79-94
4、阀门检查和试验按GB/T 13927-92


Z941H电动闸阀主要性能规范

公称压力(MPa) 试验压力(MPa)
  壳体 密封(液) 密封(气) 上密封
1.6 2.4 1.76 0.6 1.76
2.5 3.8 2.75 0.6 2.75
4 6 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10 15 11 0.6 11
16 24 17.6 0.6 17.6

Z941H电动闸阀适用范围

壳体材料 适用介质 适用温度（℃）
碳素钢(C型) 水、蒸汽、油品 ≤425
铬镍钛钢(P型) 硝酸类 ≤200
铬镍钼钛钢(R型) 醋酸类 ≤200
铬钼钢(I型) 水、蒸汽、油品 ≤550

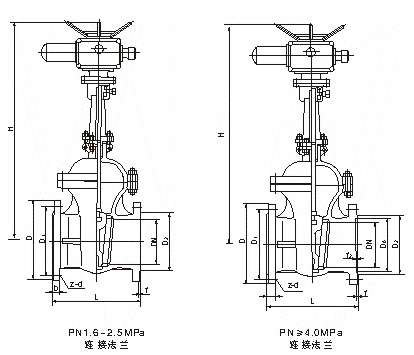

Z941H电动闸阀主要连接及外形尺寸(PN16)

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

Z941H电动闸阀主要连接及外形尺寸(PN25)

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 18 3 4-Φ18 595 ZB15
50 250 160 125 100 20 3 4-Φ18 653 ZB15
65 265 180 145 120 22 3 8-Φ18 665 ZB15
80 280 195 160 135 22 3 8-Φ18 725 ZB15
100 300 230 190 160 24 3 8-Φ23 787 ZB20
125 325 270 220 188 28 3 8-Φ25 902 ZB20
150 350 300 250 218 30 3 8-Φ25 955 ZB20
200 400 360 310 278 34 3 12-Φ25 1105 ZB40
250 425 425 370 332 36 3 12-Φ30 1343 ZB40
300 450 485 430 390 40 4 12-Φ30 1516 ZC60
350 550 550 490 448 44 4 16-Φ30 1678 ZC60
400 600 610 550 505 48 4 16-Φ34 1849 ZC90
450 650 660 600 555 50 4 16-Φ34 1937 ZC90
500 700 730 660 610 52 4 20-Φ34 2234 ZC120
600 800 840 770 718 56 5 20-Φ41 2432 ZC180
700 900 955 875 815 60 5 20-Φ41 2489 ZC250
800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350

Z941H电动闸阀主要连接及外形尺寸(PN40)

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置
L D D1 D2 D6 b z-Φd f f2 H
Z940、Z941、Z942
40 200 145 110 85 76 18 4-Φ18 3 4 617 ZB15
50 250 160 125 100 88 20 4-Φ18 3 4 665 ZB15
65 280 180 145 120 110 22 8-Φ18 3 4 680 ZB15
80 310 195 160 135 121 22 8-Φ18 3 4 752 ZB15
100 350 230 190 160 150 24 8-Φ23 3 4.5 846 ZB20
125 400 270 220 188 176 28 8-Φ25 3 4.5 908 ZB20
150 450 300 250 218 204 30 8-Φ25 3 4.5 1087 ZB40
200 550 375 320 282 260 38 12-Φ30 3 4.5 1243 ZB40
250 650 445 385 345 313 42 12-Φ34 3 4.5 1429 ZC45
300 750 510 450 408 364 46 16-Φ34 4 4.5 168 ZC60
350 850 570 510 465 422 52 16-Φ34 4 5 1738 ZC90
400 950 655 585 535 474 58 16-Φ41 4 5 1897 ZC120
450 1050 680 610 560 524 60 20-Φ41 4 5 2104 ZC180
500 1150 755 670 612 576 62 20-Φ48 4 5 2401 ZC180

Z941H电动闸阀主要连接及外形尺寸(PN64)

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置
L D D1 D2 D6 b z-Φd f f2 H
Z940、Z941、Z942
50 250 175 135 105 88 26 4-Φ23 3 4 667 ZB15
65 280 200 160 130 110 28 8-Φ23 3 4 685 ZB15
80 310 210 170 140 121 30 8-Φ23 3 4 748 ZB20
100 350 250 200 168 150 32 8-Φ25 3 4.5 845 ZB20
125 400 295 240 202 176 36 8-Φ30 3 4.5 920 ZB20
150 450 340 280 240 204 38 8-Φ34 3 4.5 1009 ZB40
200 550 405 345 300 260 44 12-Φ34 3 4.5 1253 ZC60
250 650 470 400 345 313 48 12-Φ41 3 4.5 1449 ZC60
300 750 530 460 412 361 54 16-Φ41 4 4.5 1867 ZC90
350 850 595 525 475 422 60 16-Φ41 4 5 1913 ZC120
400 950 670 585 525 474 66 16-Φ48 4 5 2017 ZC180
500 1150 800 705 640 576 70 20-Φ54 4 5 2459 ZC250
