电动通风蝶阀

下一条:电动真空蝶阀

上一条:电动衬氟蝶阀

概述

电动通风蝶阀是一种低负载蝶阀。主要适用于对低压、介质的流量、压力控制。它是由偏平焊接阀体和电动执行机构二部分组成。该系列蝶阀具有结构简单、操纵方便、重量轻等特点。常用于大流量低压差的场合。广泛用于石油、化工、冶金、电站和轻工业等行业的自动化控制。

特点

该系列调节蝶阀的阀体采用钢板焊接加工而成。是一种重量轻、结构简单的蝶阀。

该阀阀体按其结构可分为两种,一种为开放型无阀座结构,因此泄漏量大。

另一种为后座型,它是在开放型的基础上增加了阀座,因而其泄漏量较大放性有较大改善。

阀盖型式分为标准型和外轴承型二种,标准型适用于DN500以下。外轴承型适用于DN600以上。执行机构采用3610执行机构。输出力大、动作平稳、可靠等优点。


阀体

型式扁平式焊接阀体

公称通径100、150、200、250、300、400、450、500、600、700、800、900、1000、1100、

1200、1300、1400mm

公称压力PN0.25、0.6、1.0、1.6MPa

ANSI 125#、150#

JIS 2k、5k、10k(JIS 2k仅限于450以上口径)

连接型式法兰连接:RF、FF

法兰标准:JB/79.1-94 ANSI B16.104

材料碳钢20、1Cr18Ni9、1Cr18Ni12Mo2Ti SS41、SUS304、SUS316

上阀盖标准型

填料柔性石墨-20~+450℃(碳钢阀体)

-40~+450℃(不锈钢阀体)


阀内组件

阀板形状中心旋转式(开放型—无阀座结构、后座型—有阀座结构)

阀板材质碳钢20、1Cr18Ni9、SS41、SUS304、SUS316

阀板转角60°、90°
轴材料2Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti

流量特性近似等百分比


执行机构

电动执行机构3410R执行机构(切断型)

电子式电动执行机构3610R系列执行机构(调节型)

智能型电动执行机构IWK系列执行机构(调节型、切断型)

供电电压220VAC 50Hz 380V (IWK)

电源接口2~PF1/2(普通型A、B、C型) 2~PF3/4(防爆型和普通D型)

控制信号调节型:4-20 mADC 1~5VDC

两位式:220VAC正反切换信号

阀作用型式电开或电关


性能

基本误差≤±1%

回差≤1%

死区1%

允许泄漏量≤1%×阀额定容量(开放型) ≤0.5%×阀额定容量(后座型)


结构特点

ZDRW型电子式电动普通蝶阀由电子式电动执行机构、连接支架和调节机构等部分组成。

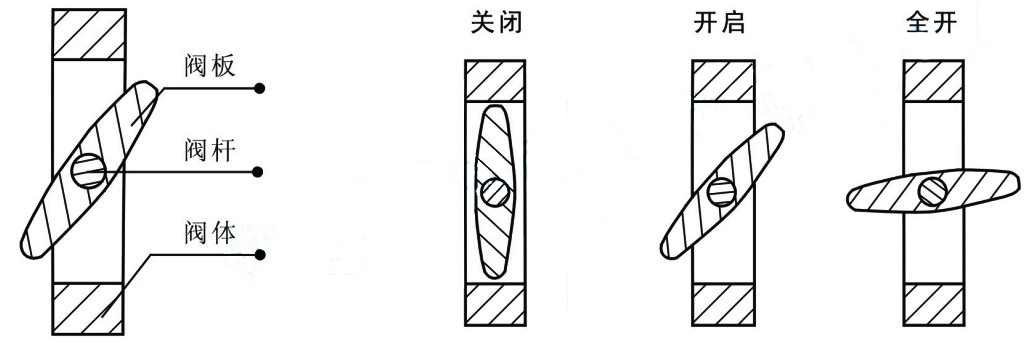

工作原理

当执行机构的控制部分接受来自调节器的信号(输入信号4~2 0mA. DC或I~5V. DC)和来自开度检测部分的开度信号,将两信号比较并放大,向消除其差值的方向驱动和控制电机产生推力,通过连接来带动阀芯的移动,从而改变阀芯与阀座的流通面积,直到消除两部分的偏差,电机停止作,阀芯停止运动,以此来达到自动调节和切断的目的。


执行机构

电子式电动执行机构的详细结构说明请参阅执行器说明书。

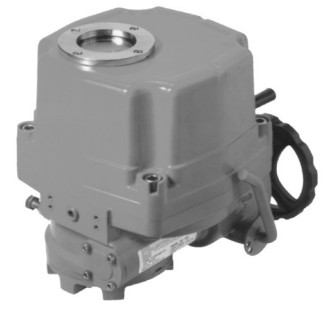

3610R系列角行程电子式电动执行机构是高性能电动执行机构,机内有伺服系统,无
需另配伺服放大器,关键部件控制器采用先进的混合集成电路,并用树脂浇注固化,经老化处理,可靠性高、
防潮、防震。采用底座、曲柄方式安装时,曲柄零点的位置可在0~360℃内任意确定。此外,执行机构具有
过载保护、温度保护及力矩开关三项保护功能。





3810除具有3610系列伺服系统内装,无需另配,关键部件控制器采

用混合集成电路,并用树脂浇注固化老化,可靠性高、防潮、防震;具有过载保护、温度保护及力矩开关保护三项保护功能等特点外,在方便使用方面做了大量的改进。

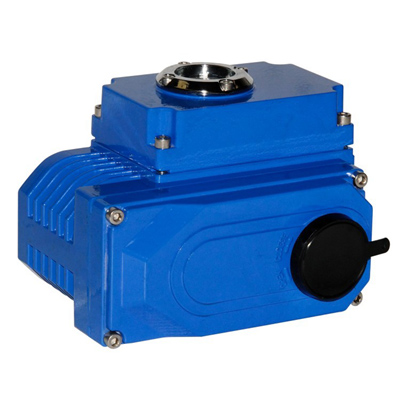

作为一种角行程执行机构,QT系列电动执行

机构结构紧凑,即使安装在危险的作业环境中也能保证其高可靠性和品质。QT系列电动执行机构还能在输出转矩60NM~2500NM范围内提供合理的解决方案。



KWR系列电动执行机构采用以工业单片机为核心的控制模块,采用全树脂封装,结构紧凑、体

积小巧、防尘隔震功能好。可接收4~20mA.DC或1~5V.DC信号,对电动执行机构转角进行智能调

整和标定、抑制震荡,确保对电动阀门实现精确操作,同时输出4~20mA.DC反馈信号。




调节机构

主要由阀体、阀杆、球芯、阀座、填料压板等主要零部件组成。按作用方式分为电开、电关。当信号增加时,阀芯由关闭逐渐打开到全开位置为电开式;当信号增加时,阀芯由全开逐渐到全闭位置为电关式。




主要参数

公称通径(mm) 80 100 125 150 200 250 300 350 400 450 500

流量系数

90° 320 560 900 1280 2300 3500 5200 6800 9000 11000 14000
70° 158 278 425 610 1040 1700 2480 3300 4350 5500 6800
公称通径(mm) 600 700 800 900 1000 1200 1300 1500 1600 1800 2000
流量系数 90° 20500 28000 36400 46000 57000 81000 95000 125000 155000 175000 210000
70° 9800 14000 173000 23000 27000 39000 46000 61000
额定行程 调节型:70°;两位型:90°
公称压力 标准产品0.6、1.0、1.6MPa
流量特性 近似等百分比
可调范围 70° 20:1:90° 30:1
作用形式 电开式、电关式
法兰标准 对夹式连接或符合JB78-59、JB79-59标准、可按JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等标准订货


注:公称压力、公称通径超出列表范围的产品可与本公司商洽解决

阀体、阀内件材料组合、工作温度及泄漏率

阀体材料 铸钢(ZG230-450)、不锈钢(ZG1Cr18Ni9Ti、316、316L)等
阀板材料 25#不锈钢(ZG1Cr18Ni9Ti、316、316L)等
填料材料 聚四氟乙烯、柔性石墨
密封形式 软密封 硬密封
密封材料 丁腈橡胶 氟橡胶 聚四氟乙烯 碳纤维强化聚四氟乙烯 25#、不锈钢
泄 漏 量 IV级小于额定流量的10-4 小于额定流量的2%
工作温度 铸钢阀体 -5~80℃ -5~200℃ -5~200℃ -5~200℃ -5~400℃ 耐高温合金可达1000℃
不锈钢阀体 -20~80℃ -20~200℃ -20~200℃ -20~200℃ -20~600℃

※硬密封建议选用弹性硬密封式全功能阀代替;特殊材质要求请与本公司联系,可商洽解决。

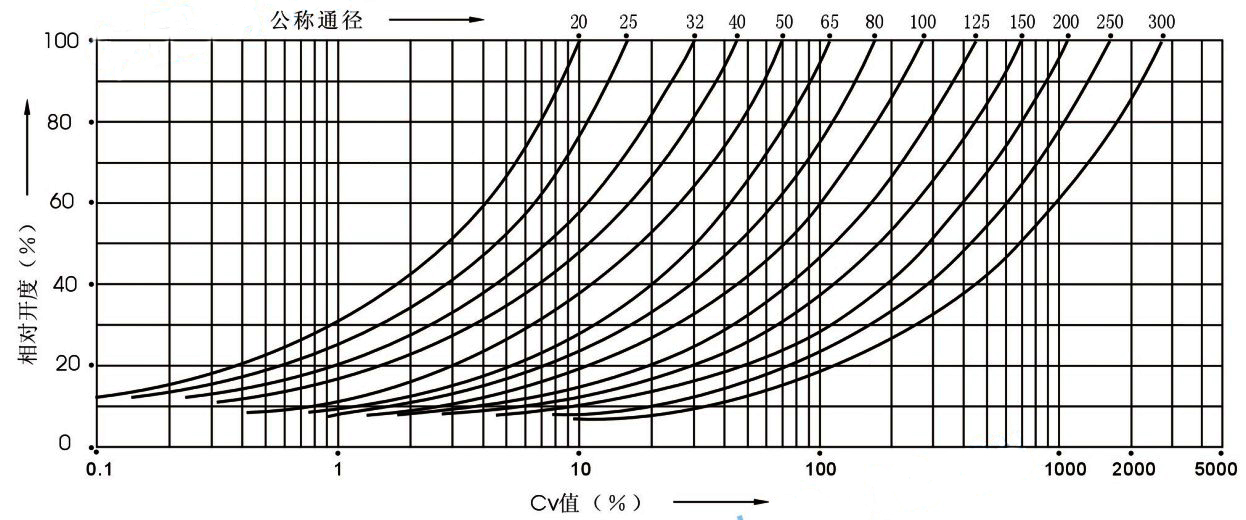

流量特性曲线


最大允许压差

允许压差与执行机构配置等有关,订货时应注明工作压差,便于生产厂家确定配置。

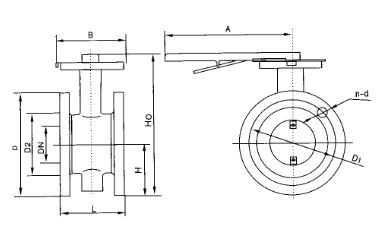

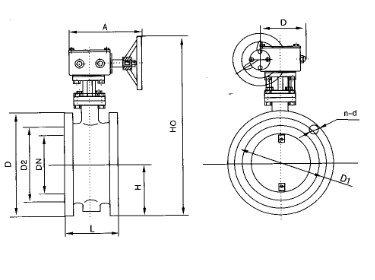

外形尺寸

连接尺寸

公称通径DN 结构长度 (标准值) 外形尺寸(参考值) 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6MPa
毫米mm L H H0 D D1 n-d D D1 n-d
50 108 70 418 140 110 4-14 140 110 4-14
65 112 80 438 160 130 4-14 160 130 4-14
80 114 95 466 190 150 4-18 190 150 4-18
100 127 105 486 210 170 4-18 210 170 4-18
125 140 120 516 240 200 8-18 240 200 8-18
150 140 132 541 268 225 8-18 265 225 8-18
200 152 160 779 320 280 8-18 320 280 8-18
250 165 187 836 375 335 12-18 375 335 12-18
300 178 220 901 440 395 12-22 440 395 12-22
350 190 245 954 490 445 12-22 490 445 12-22
400 216 270 1003 540 495 16-22 540 495 16-22
450 222 297 1058 595 550 16-22 595 550 16-22
500 229 322 1111 645 600 20-22 645 600 20-22
600 267 377 1233 755 705 20-26 755 705 20-26
700 292 430 1338 860 810 24-26 860 810 24-26
800 318 487 1452 975 920 24-30 975 920 24-30
900 330 537 1588 1075 1020 24-30 1075 1020 24-30
1000 410 587 1689 1175 1120 28-30 1175 1120 28-30
1200 470 702 1938 1375 1320 32-30 1405 1340 32-33
1400 530 782 2670 1575 1520 36-30 1630 1560 36-36
1600 600 895 2810 1790 1730 40-30 1830 1760 40-36
1800 670 995 3020 1990 1930 44-30 2045 1970 44-39
2000 760 1095 3220 2190 2130 48-30 2265 2180 48-42
