电动蝶阀概述
电动蝶阀采用三偏心多层次高性能蝶阀与电动执行器组成。该阀执行机构采用活塞式结构，输出稳定，动作可靠；三偏心多层次金属硬密封蝶阀系列，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，无机械磨损，可达到零泄漏，密封性能可靠,适用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置，是通用蝶阀向中压高压领域的延伸和发展。
选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质。
产品特点及优点
三偏心蝶阀顾名思义，就是给蝶阀了做了三次偏心，这种设计工艺使得三偏心蝶阀拥有更广泛的应用领域，它不仅具备了软密封蝶阀那样良好的密封性能，同时拥有硬密封蝶阀耐高温高压的特性。之所以拥有这些优点，得益于三偏心蝶阀的结构，本篇文章就来聊一聊三偏心蝶阀的结构和原理。

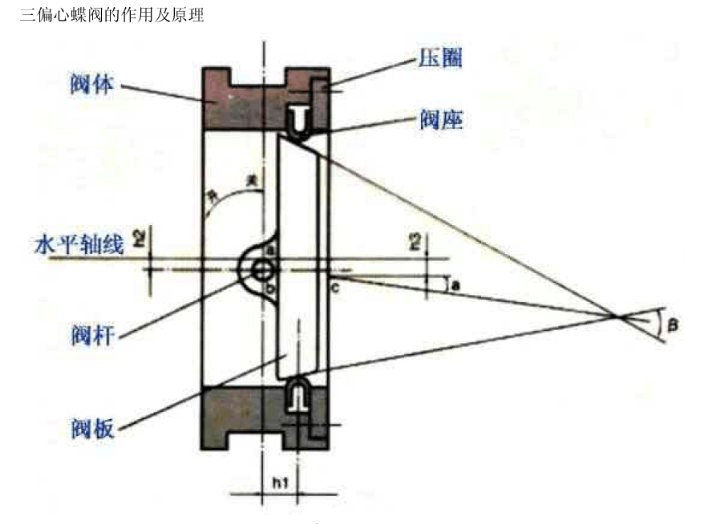

三偏心蝶阀的三个三偏分别是指：
第1个偏心：阀轴位于阀板轴后面，使得密封能够完全紧密环绕接触整个阀座。
第2个偏心：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
第3个偏心：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
三偏心蝶阀巧妙的把三偏心都放在了阀板上，在阀板的外边缘采用部分外球面结构。此结构需使用自行设计的简单夹具在数控机床上完成，外偏心球面经抛光 处理达到粗糙度Ra0.4，球面镀铬或堆司太莱合金，硬度达到HRC45～60。
把偏心角放在阀板上，阀座用压圈压在阀体上，解决了普通三偏心蝶阀加工中遇到的困难，阀体、阀板、阀座配对使用不能互换，损坏之后维修成本过高等一系列问题 ，且所有零件模块化，库房管理简单，加工简单、维修方便，降低备件成本。
三偏心蝶阀适合制作大口径阀门，可以广泛应用到石油的输送管道切断，冶金钢厂，煤气总管道调节、切断，化工冶炼装置介质调节切断，水处理设备进、出水调节切断，热电站的冷却水系统，天然气，碱液，海水、酸液等行业中
阀体
型式：扁平偏置式铸造阀体
公称通径：50~2000 2”~80”
公称压力：PN1.6、4.0、6.4、10.0MPa
ANSI 150、ANSI 300
JIS 10k、20k、
连接型式：对夹式法兰式
材料：WCB、ZG1Cr18Ni9Ti、
ZG0Cr18Ni12Mo2Ti、Ti
（CF8、CF8M、CF3、CF3M）
(SCPH2、SCS13A、SCS14A)
上阀盖
标准型：与阀体一起铸造
填料和使用温度：膨胀石墨、聚四氟乙烯
-29~+600℃
软密封使用温度：-20~200℃
注：以上温度范围不允许超材料的使用温度、压力范围。
阀内组件
阀板形状：密封面为倾斜部分
阀板材质：锻钢镀硬珞，铸不锈钢SCS14A镀硬珞（堆焊stelliteNO.6）ZG1Cr18Ni9Ti镀硬珞
阀座材质：SUS304、SUS316；堆焊斯太莱合金（硬密封）聚四氟乙烯、增强聚四氟乙烯（软密封）
轴材料：不锈钢0Cr18Ni12Mo2Ti氮化；
0Cr17Ni4Cu4Nb
阀板转角：0~60°、0~90°
流量特性：近似等百分比
执行机构
执行机构型式：精小型，防爆型
电压：AC220V,AC380V,特殊定制：DC24V,AC110V,AC440V
电气接口：1/2NPT
作用型式：正作用/电开：输入信号增加阀开
反作用/电闭：输入信号增加阀关
性能
回差2.5％
死区1.0％
额定转角偏差±2.5
泄漏等级ANSI B16.104IV(硬密封)
ANSI B16.104VI(软密封)
一、工作原理
当执行机构的控制部分接受来自调节器的信号（输入信号4~2 0mA. DC或1~5V. DC）和来自开度检测部分的开度信号，将两信号比较并放大，向消除其差值的方向驱动和控制电机产生推力，通过连接来带动阀芯的移动，从而改变阀芯与阀座的流通面积，直到消除两部分的偏差，电机停止作，阀芯停止运动，以此来达到自动调节和切断的目的。
二、应用标准
标准所属国家 | 制造标准 | 法兰标准 | 结构长度标准 | 检验标准 |
中国GB | GB/T12238—1989 | GB/T9113.1—2000 | GB/12221—89 | GB/T13927—92 |
美国API | API 609—91 ANSI B16.34—96 | ANSI 16.5a—92 MSS—SP—44 | ANSI B1.10—92 | API 598—94 |
日本JIS | JIS B2004—84 | JIS B2212～2216 | JIS B2002—87 | FIS B2003—87 |
三、主要技术参数及零部件材质
公称通径DN（mm） | 50-2000（DN800以上请与公司市场营销部或技术部联系） |
公称压力PN（Mpa) | 1.6 | 2.5 | 4.0 |
公称压力（Mpa) | 强度试验 | 2.4 | 3.75 | 6.0 |
密封试验 | 1.76 | 2.75 | 4.4 |
材料\材料代号 | C | P | R |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
密封圈 | 四氟不锈钢 |
填料 | 四氟柔性石墨 |
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
适用温度 | 碳钢：-29℃～425℃不锈钢：-40℃～600℃ |
执行器 | 型号 | GT系列、AT系列、AW系列 |
电压 | 220V，380V |
四、额定CV值
DN阀门口径 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
60°开度 | 80 | 130 | 240 | 380 | 650 | 1130 | 1800 | 2510 | 3300 | 4280 | 5440 | 6760 |
90°开度 | 160 | 265 | 490 | 770 | 1350 | 2350 | 3640 | 5020 | 6900 | 9030 | 11950 | 14000 |
DN阀门口径 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1600 | 1800 | 2000 |
60°开度 | 9710 | 13620 | 17890 | 22190 | 25990 | 32500 | 38800 | 45500 | 51400 | | | |
90°开度 | 2060 | 27880 | 36540 | 44950 | 57630 | 67700 | 600 | 96600 | 109600 | | | |
五、外形尺寸
1、电动对夹式蝶阀外形尺寸
公称通径DN | L | H | H1 | D1 | Z-φd | D | L1 | L2 |
50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 | 120 |
65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 | 120 |
80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 | 208 | 120 |
100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 | 120 |
125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 | 120 |
150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 | 156 |
200 | 60/71 | 731 | 175/210 | 295 | 8-22 | 340 | 256 | 156 |
250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 | 156 |
300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 | 156 |
350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 | 346 | 156 |
400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中数据XX/XX，“L、H1”为软密封/硬密封；“D1、D”为压力1.0Mpa/1.6Mpa
2、电动法兰式蝶阀外形尺寸（注：表中执行器为KWR）
公称径通DN | L | H | H1 | D | D1 | Z-φd | L1 | L2 |
50 | 108 | 539 | 82.5/112 | 165 | 125 | 4-18 | 208 | 120 |
65 | 112 | 554 | 92.5/115 | 185 | 145 | 4-18 | 208 | 120 |
80 | 114 | 569 | 100/120 | 200 | 160 | 8-18 | 208 | 120 |
100 | 127 | 614 | 110/138 | 220 | 180 | 8-18 | 208 | 120 |
125 | 140 | 649 | 125/164 | 250 | 210 | 8-18 | 208 | 120 |
150 | 140 | 725 | 142.5/175 | 285 | 240 | 8-22 | 256 | 156 |
200 | 152 | 835 | 170/208 | 340 | 295 | 8-22/12-22 | 256 | 156 |
250 | 165 | 890 | 192.5/243 | 405 | 355 | 12-22/12-26 | 256 | 156 |
300 | 178 | 995 | 222.5/283 | 460 | 410 | 12-22/12-26 | 256 | 156 |
350 | 190 | 1155 | 252.5/310 | 520 | 470 | 16-22/16-26 | 346 | 156 |
400 | 216 | 1225 | 282.5/340 | 580 | 525 | 16-26/16-30 | 346 | 156 |
注：表中数据XX/XX，“H1”列为软密封/硬密封，“Z-φd”列表示压力1.0Mpa/1.6Mpa
执行机构
电子式电动执行机构的详细结构说明请参阅执行器说明书。
3610R系列角行程电子式电动执行机构是高性能电动执行
机构，机内有伺服系统，无需另配伺服放大器，关键部件控制器采用先进的混合集
成电路，并用树脂浇注固化，经老化处理，可靠性高、防潮、防震。采用底座、曲
柄方式安装时，曲柄零点的位置可在0~360℃内任意确定。此外，执行机构具有
过载保护、温度保护及力矩开关保护三项保护功能。
3810除具有3610系列伺服系统内装，无需另配，关键部件控制器采用先进的混合集成电路，并用树脂浇注固化老化，可靠性高、
防潮、防震；具有过载保护、温度保护及力矩开关保护三项保护功能等特点外，在方
便使用方面做了大量的改进。
作为一种角行程执行机构，QT系列电动执行机构结构紧凑，即使安装在
危险的作业环境中也 能保证其高可靠性和品质。QT系列电动执行机构还能
在输出转矩60NM~2500NM范围内提供合理的解决方案。
HYR系列电动执行机构采用以工业单片机为核心的控制模块，采用全树脂封装，
结构紧凑、体积小巧、防尘隔震功能好。可接收4~20mA.DC或1~5V.DC信号，
对电动执行机构转角进行智能调整和标定、抑制震荡，确保对电动阀门实现精
确操作，同时输出4~20mA.DC反馈信号。
选购电动阀门需确定以下几个参数
产品名称：
产品型号：
公称压力：
公称通径：
阀体材质：
连接方式：
介质名称：
介质温度：
使用压力：
电动执行器系列：
电磁阀电源：AC220V、380V、110V，DC24V
防护类型：普通型、防爆型
