一、概述
气动三通Y型球阀由气动活塞执行机构和三通球阀组成。改变球芯与管道的相对位置，可以对三条管路流体实行不同的组合控制。
气动三通Y型球阀产品以压缩空气为动力源，接受控制系统的开关信号，通过电磁阀换向，操作球阀按规定要求对管路进行切换。
T型三通可使三路正交的管道互相连通即起分流（合流）作用，也可使其中两条管道连通而切断另一条管道。
L型三通只能连通互相正交的两条管道或切换方向，即起分配作用。
三通球阀按作用方式分单作用与双作用两种方式。单作用的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小
阀体
型式两开式铸造球阀
公称通径DN15~200mm
公称压力PN1.6、4.0、6.4MPa、 ANSI 150、300 、JIS 10K、20k
连接型式法兰连接：RF、凹凸式
法兰标准：JB/T79.1-94
ANSI B16.5-1981
JIS B2201-1984
材料WCB、ZG1Cr18Ni9TI、ZG0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）(SCPH2、SCS13A、SCS14A)
上阀盖标准型：与阀体一体铸造
工作温度-20~+180℃ -20~300℃（对位聚苯阀座）
填料聚四氟乙烯、石墨
执行机构
型式ATS单作用气动活塞执行机构（带弹簧复位）AT双作用气动活塞执行机构
供气压力0.4~0.7MPa
气源接口1/4NPT
阀作用型式单作用：气关式或气开式
双作用：根据信号转换控制阀开、阀关
阀内组件
阀芯形式T型、L型、Y型球型阀芯
流量特性快开特性
阀座聚四氟乙烯、增强聚四氟乙烯、对位聚苯
材料2Cr13、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）
阀芯转角90°120°135°
附件（根据要求配置）
电磁阀，空气过滤减压阀，手轮机构，限位开关，阀位传送器，气动加速器，保位阀，其它。
120度Y型气动三通切换球阀产品概述
气动Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。气动Y形三通球阀由气动执行机构和Y形三通球阀组成。Y形三通球阀的阀座密封根据工况不同，密封面可采用聚四氟乙烯（≤200℃）、对位聚苯（≤300℃）、或硬质合金（≤600℃）、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料，
气动Y型三通球阀结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等工作介质等，可满足不同的工况要求。适用各种苛刻工况，软密封适用≤200℃以下工况，硬密封碳钢不超过425℃。
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
120度Y型气动三通切换球阀技术参数
1.阀体参数
产品型号 |
Q642F-16-40C |
Q642F-16-40P |
Q642F-16-40R |
Q642Y-150-300LBC |
Q642Y-150-300LBP |
Q642Y-150-300LBR |
阀体 |
WCB |
CF8 |
CF8M |
球体 |
CF8 |
CF8 |
CF8M |
阀杆/固定圈 |
2Cr13 |
304 |
316 |
阀座 |
PTFE |
PTFE |
PTFE |
填料 |
PTFE+O形圈 |
|
PTFE+O形圈 |
适用介质 |
气体、粉料颗粒 |
|
适用温度 |
-29～150℃ |
-29～150℃ |
执行器型号 |
AT系列双作用气动执行器 |
供气压力 |
0.55～0.7MPa |
气源接口 |
G1/4" |
环境温度 |
-30～+70℃ |
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
2.执行器参数
120度Y型三通球阀流向图，三种组合，请选择一种流向组合
120度Y型三通球阀结构特点：
本产品的流道形式为120°切换，流道平坦、流体阻力小、流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好的、很顺的切换。
球体和阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度＞HRC60）、超音速涂钨钴合金（硬度＞HCR70）及特种硬化材料等多种先进工艺，适用各种苛刻工况，软密封适用280℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。
二、整机工作原理
当把手轮机构打到自动档的情况下，执行机构上的电磁阀接收到信号后，压缩空气进入活塞式执行机构气缸，从而推动活塞移动，活塞上的连杆带动执行机构主轴旋转，主轴上的连接套带动连接轴，阀杆，球芯旋转，使阀打开或关闭，从而完成对介质通、断的控制。在把手轮机构打到手动控制时，可以手动控制阀的开启、关闭和调节，当阀芯转到你所期望的开度时，手轮机构实现自锁。
?电磁阀：配二芯线一根
?限位开关：配四芯线一根
三、阀芯结构

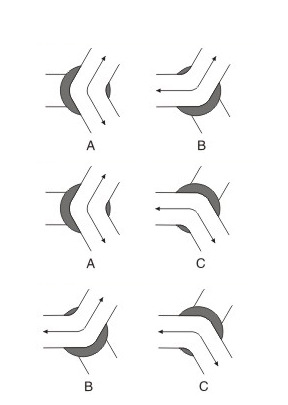

120度Y型三通球阀流向图，三种组合，请选择一种流向组合

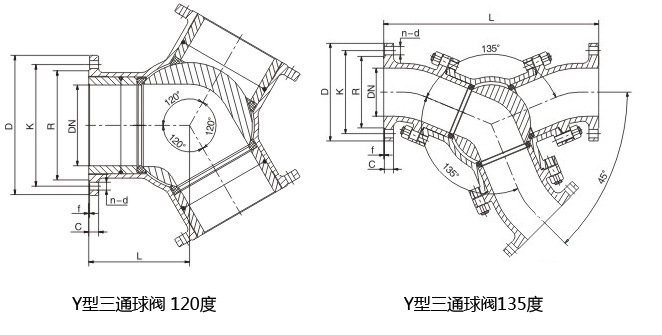

120度Y型三通球阀尺寸图
| DN |
L |
D |
K |
R |
C |
f |
n-d |
| 50 |
110 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
| 65 |
130 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
| 80 |
150 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
| 100 |
170 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
| 125 |
190 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
| 150 |
210 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
| 200 |
245 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
| 250 |
290 |
405 |
355 |
320 |
30 |
3 |
12-25 |
主要由阀体、阀杆、球芯、阀座、填料等主要零件组成。标准球芯有L型三通双口孔道和T型三口孔道两种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制：T型孔道可起分流合流作用，L型孔道起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。
四、订购须知
1.请在订货时提供详细口径规格、交货地地、交货时间。
2.根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3.可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。
