自力式微压调节阀用途与特点
自力式微压调节阀（泄氮阀）是 一种无需外加能源,利用被调介质本身压力变化而实现自动调节,具有
动作灵敏,控制精度高,节约能源等特点.
本系列微压阀公称压力为0.1MPa,从30mmH2O至0.1MPa均可分段调节,广泛适用于各种微压气体的减
压或泄压稳压的自动控制.ZZV-C型压差调节型常用于工业燃烧炉系统控制两种物料混合(如煤气/空气)的
配比,达到理想的燃烧状态。

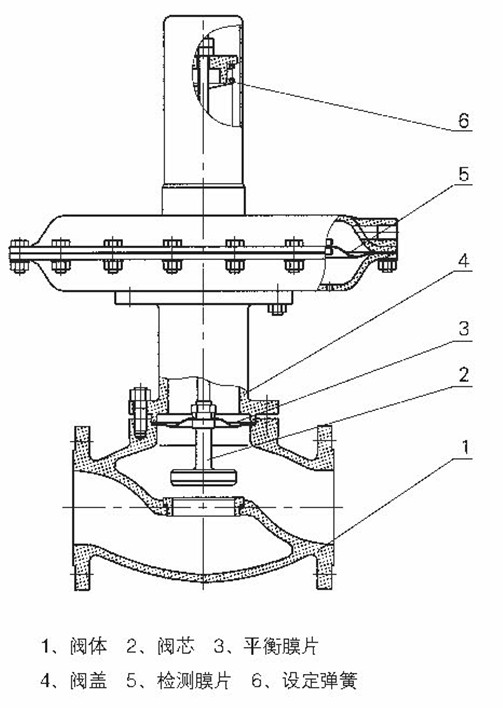

阀本体部分
l结构大类：自力式
l结构类型：单座平衡型双座平衡型
l阀芯型式：压力平衡型
l公称压力：0.1MPa
l阀门口径：DN20~300（3/4~12″）
l适用温度：-20~+80℃ 0~+200℃
l泄漏标准：Ⅳ、V、Ⅵ级
l连接方式：法兰、螺纹、焊接
主要零件常用材料
阀体、阀盖:ZG230~450/ZG1Cr18Ni9、 WCB、CF8、CF8M、CF3M
阀芯、阀座：1Cr18Ni9Ti、304、316、316L以上+PTFE
垫 片：不锈钢+柔性石墨
膜 盖：A3、1Cr18Ni9Ti
波纹膜片：丁腈、乙丙、氟、耐油橡胶
弹 簧：60Si2Mn
阀 杆：1Cr18Ni9Ti、304、316、2Cr13
导 压管：铜、不锈钢
特殊要求
特殊检验；真空条件下使用；
完全去油、去水管理；特殊介质（如氧气）；
禁铜处理；使用不锈钢连接件；
特殊接口、配管；指定图层颜色；
工作原理
设定点压力通过导压管传递到执行机构，使执行机构动作并与弹簧建立一个动态平衡，当设定点压力发生了改变时，平衡被破坏，弹簧产生一个力使阀芯移动，从而使设定点压力重新回到设定值。
控制方式
微压型：应用于微压场合控制设定点的压力恒定，设定点最小压力可达30mmH2O。
压力型：控制两点差压恒定的调节阀，常用于控制两种物料配比或两点保持一个恒定的差压。
特点
l自力式微压调节阀无需外加能源，能在无电无气的场合工作，记方便又节约了能源；
l执行机构配用超薄膜片外加敏感弹簧设计，整机具有极高的灵敏度，设定压力可达30mmH2O；
l膜片式压力补偿设计，完全消除压力波动对调节精度的影响，使设定点压力更加稳定；
l整机采用无填料设计，阻力小；
l压力分段范围细且相互交错，选用方便；
l压力设定方便，运行时可连续无干扰地进行设定，免维护使用；
l配专用取压管及接头，安装更加简捷，可靠。
主要技术参数及指标
| 公称通径 DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 额定行程mm | 8 | 10 | 14 | 20 | 25 | 40 | 50 |
| 公称压力PN（Mpa） | 0.1 |
| 法兰规格 | 1.6MPa |
| 设定点压力调节范围（Kpa） | 0.3~0.8、0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、 31~38、36~44、42~51、49~58、56~66、64~78、76~90、88~100 |
| 调节精度（%） | ±5~10 |
| 温度设定范围（℃） | -20~+80 |
| 泄漏量等级 | Ⅳ级（10-4×阀额定容量）、Ⅵ级（微气泡级）① |
| 重量（KG） | 12 | 13 | 14 | 16 | 19 | 28 | 45 | 78 | 130 | 200 | 265 |
| | | | | | | | | | | | | | | | | | | | | | |
注： eq \o\ac(○,1)1 气泡数量详见GB/T4213-92
压力调节范围确定
l设定压力调节范围分段详见规格与技术参数表，应尽量将常用压力设定值选取在范围的中间值附近。
l自力式调节阀本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节型（B型），为保证阀后压力设定值的精度，其阀前压力必须在一定范围内，即≥1.2倍设定压力。
流量特性
单位：%

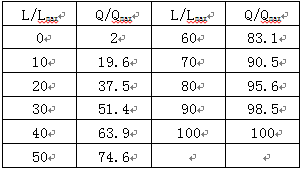

快开特性曲线
| L/Lmax | Q/Qmax | L/Lmax | Q/Qmax |
| 0 | 2 | 60 | 83.1 |
| 10 | 19.6 | 70 | 90.5 |
| 20 | 37.5 | 80 | 95.6 |
| 30 | 51.4 | 90 | 98.5 |
| 40 | 63.9 | 100 | 100 |
| 50 | 74.6 | | |
相对行程下的相对流量数值R30
作用方式
压闭型（B型）
控制阀后压力的调压阀，其初始位置的阀芯在开启位置，当设定点压力升高，阀开度逐渐减小，直至阀后压力稳定在要求的给定值。
压开型（K型）
控制阀前压力的调压力阀，其初始位置的阀芯在关闭位置，当设定点压力逐渐升高，阀逐渐打开，直到阀前压力稳定要求的给定值。
差压型（C型）
控制两点压差恒定的调节阀，常用于控制两种物料配比或两点保持一个恒定的压差。
应用举例
A、 系统循环热风减压控制（B型）
B、 氮封泄压调节（K型）
c 、两种气体流量的配比调节控制（C型）

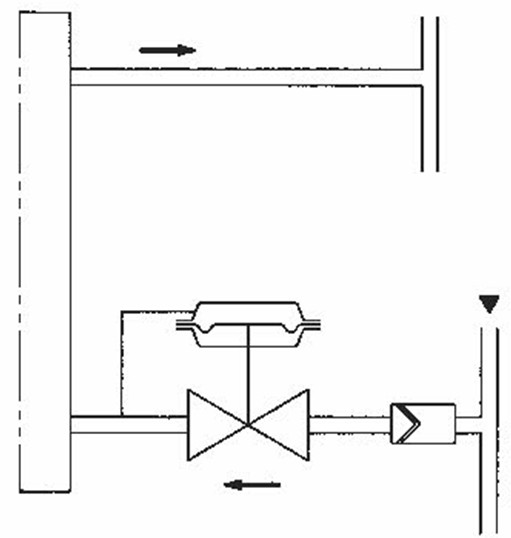

A、系统循环热风减压控制
泄氮阀直接安装在罐顶，无需加装
导压部件，使用方便、可靠。

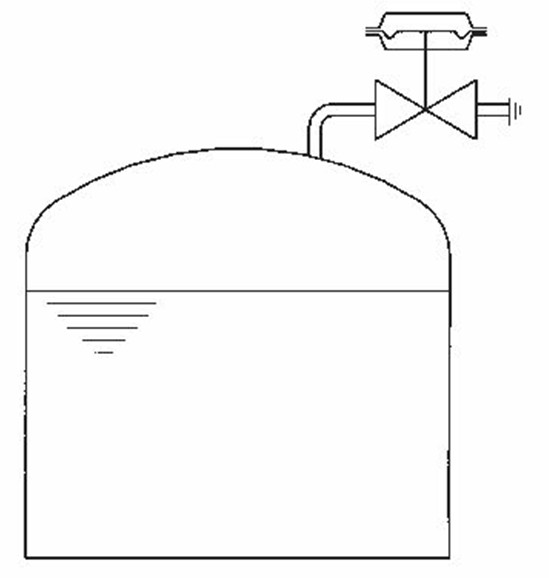

B、氮封泄压调节
C、两种气体流量的配比调节控制
典型安装方式说明
安装示意图

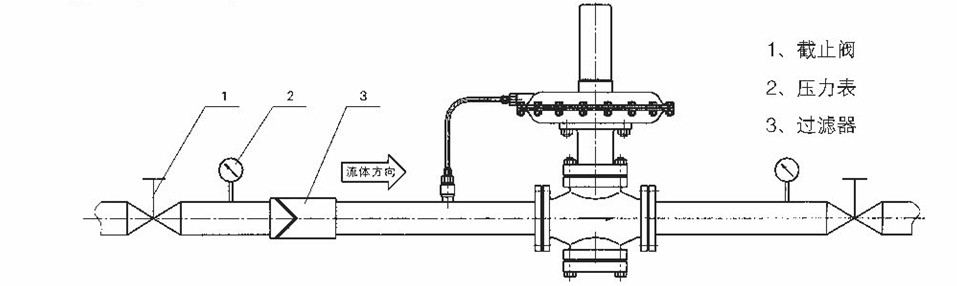

A、微压型（ZZV-B型）

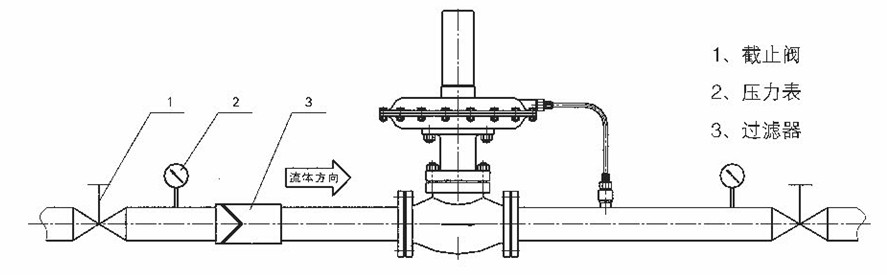

B、微压型（ZZV-K型）

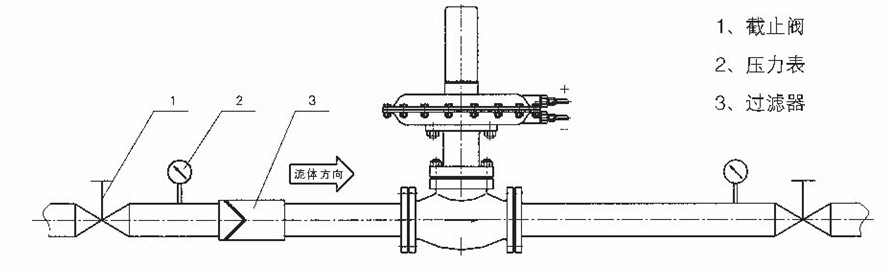

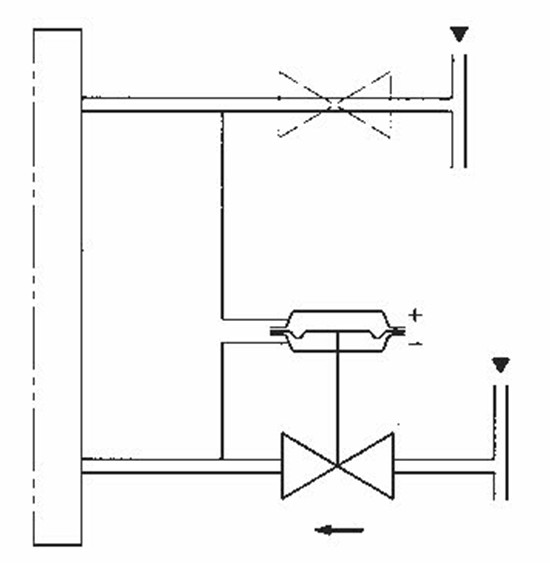

C、差压型（ZZV-C型）

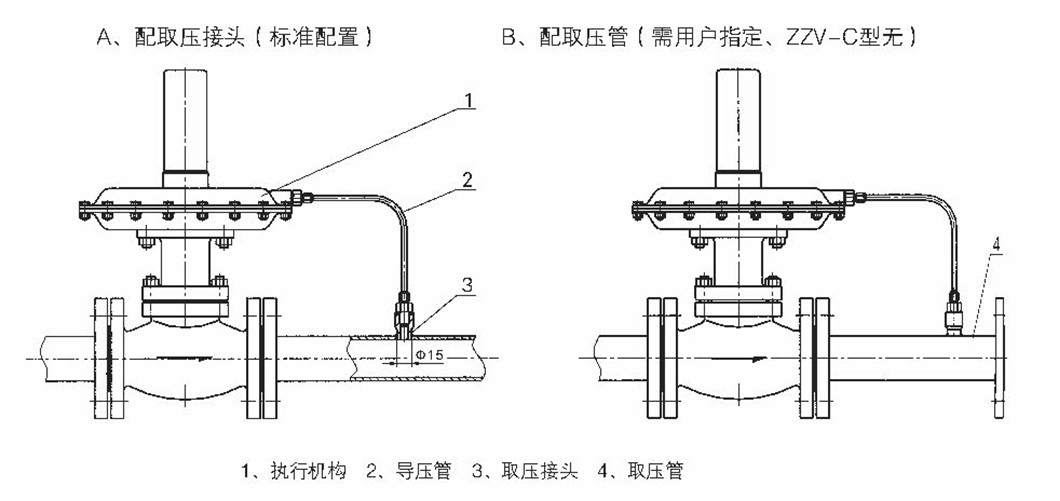

取压方式说明
安装注意事项
?自力式微压调节阀利用介质自身的压力操作执行机构，在执行机构内充满介质，故合理的安装方式将提高设定点的调节精度和增加阀门的使用寿命。
?安装时取压点的位置应离调节阀由适当距离，应大于6~10倍管道直径，最小值详见表2。
?建议安装旁路以供定期检修。
连接尺寸及标准
连接方式：法兰、螺纹、焊接（须用户指定）
法兰标准：GB/T9113.1
法兰规格：PN16钢制法兰
密封面型式：突面（RF）
法兰面端距：GB12221-89
执行机构接口：内螺纹M16×1.5、Rc1/4
*连接方式、阀体法兰及法兰端面距可按用户指定的标准制造。
如：ANSI、HG、JIS等。
外形尺寸及重量
表2
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 410 | 450 | 550 |
| A | Φ280、Φ308、Φ394、Φ498 |
| H1 | | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 |
| H2 | 380 | 380 | 380 | 450 | 450 | 500 | 500 | 500 | 800 | 850 | 950 |
| H3 | 390 | 390 | 390 | 460 | 465 | 515 | 520 | 550 | 830 | 880 | 980 |
| L1 | 233 | 233 | 332 | 332 | 373 | 572 | 552 | 673 | 980 | 900 | 1200 |
| P≥ | 135 | 170 | 220 | 220 | 235 | 245 | 325 | 425 | 550 | 660 | 900 |
| 重量（KG） | 12 | 13 | 14 | 16 | 19 | 28 | 45 | 78 | 130 | 200 | 265 |
| 导压管螺纹接头 | M16×1.5 |
维护与调试
1、 维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，在选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀芯、阀座：二密封面有较小的锈斑与磨损，可用机械加工的方法进行修理，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，必须换新。
（5）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。
（6）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹，根据检验结果，决定是否更换，但膜片使用期一般最多2～3年。
（7）阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可更准确地调整填料压紧力与阀芯关闭位置。
2、 调试
所需要压力值是通过对指挥器顶部的调节螺母的操作而得到调整，打开顶部的防尘盖，用扳手调整调节螺母。顺时针方向旋转使压力增大，逆时针旋转则压力减小。安装在压力调节阀后的压力表，可使工作人员借以观察调整后的压力给定值。
订货须知
订货时请注明下列内容
1）阀门型号
2）通径×阀座尺寸或Kv值
3）阀体压力及连接形式
4）阀体和阀内组件的材料
5）正/反作用（压闭式或压开式）
6）特殊要求（禁水处理，禁铜等）
7）介质名称
8）介质压力，阀前压力和阀后压力
9）正常流量及最大流量、最小流量
10）介质温度和比重
