自力式电控温度调节阀(简称温控阀)无须外加控制元件，利用被控介质自身的温度变化进行自动调节,主要由调节阀、智能温控电动执行器和感控器（温包）组成。整机具有动作灵敏、温度设定精确、维护方便等优点，具有很好的实用性，主要适用于以气体、液体及蒸汽等为介质的各种热交换器的温度自动控制场合。本系列产品阀体结构有单座、套筒、三通等型式。产品公称压力等级有PN16、40、64，阀体口径范围DN20~200；控制温度分段范围0~350℃；泄漏量标准Ⅳ~Ⅵ级；流量特性有等百分比、直线；多个品种规格可供选择。
特点
带现场温度指示，准确可靠；
有较宽的温度设定范围，大大增加了阀门的适用性；
温度设定方便，运行时可连续无干扰地进行设定，免维护使用；
可带报警装置，安全可靠；
220VVAC电源方便可靠；
可按要求反馈信号至监控系统。
控制精度高，响应速度快，性能稳定可靠，工作寿命长。
适应范围广，可在很宽温度范围内进行温度控制。
结构紧凑，安装调试、使用简便。
工作原理
设定点的温度通过温包传递至智能温控电动执行器，执行器经过与设定的温度比较后，电动执行机构产生一个轴向动力，带动阀杆、阀芯产生直线位移，实现阀门的自动调节，从而达到自动控制温度的目的。设定点温度可在现场高速设定。
自力式电控温度调节阀分（B型）和（K型）两种：（B型）加热调节型升温时阀关闭，常用于加热调节；（K型）冷却调节型升温时阀打开，常用于冷却调节。
阀体部分
l结构大类：自力式温控型
l阀芯型式：单座、套筒、三通
l流量特性：等百分比、直线
l控制类型：加热型、冷却型
l公称压力：1.6、4.0、6.4MPaANSI150、300
l阀门口径：DN20~200(3/4~8″)
l温度设定范围：0~350℃
l泄漏标准：Ⅳ、Ⅴ、Ⅵ
l连接方式：法兰式、螺纹、焊接
主要零件常用材料
l阀体、阀盖：ZG230~450、ZG1Cr18Ni9、WCB、CF8、CF8M、CF3M
l阀芯、阀座：1Cr18Ni9Ti、304、316、316L以上+PTFE
l填料：PTFE、柔性石墨
l波纹管：1Cr18Ni9Ti
l垫片：不锈钢+柔性石墨
l阀杆：1Cr18Ni9Ti、304、316、2Cr13、 17-4PH
l护套：不锈钢
注：特殊要求可提供其它材料。
特殊要求
l特殊检验；
l完全去油、去水管理；
l禁铜处理；
l特殊接口、配管；
l真空条件下使用；
l特殊介质（如氧气）；
l使用不锈钢连接件；
l指定涂层颜色；
选型注意事项
l温度控制点建议安装现场温度计；
l温控阀前后建议配置压力表；
l确认毛细管长度；
l确认控制要求（加热或冷却）
规格与技术参数 表1
| 公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 额定流量
系数Kv |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 公称压力PN（Mpa） |
1.6、4.0、6.4 |
| 执行机构型号 |
W3610~08 |
W3610~30 |
W3610~50 |
W3610~99 |
| 有效推力（N） |
800 |
3000 |
5000 |
10000 |
| 额定行程L（mm） |
16 |
25 |
40 |
60 |
| 固有流量特性 |
直线 等百分比 |
| 温度设定范围（℃） |
0~100、50~150、100~200、200~300、250~350 |
| 使用介质 |
蒸汽、水、油、气体 |
| 温度控制精度 |
±1~5℃可调 |
| 允许泄漏量 |
IV、V、VI级 |
| 电源电压 |
220VAC |
| 使用环境 |
温度：-10~+80℃ 湿度：≤95℃ |
| 毛细管长度 |
3m、5m、10m |
| 温包插入深度 |
270、430、630 |
| 联接螺纹 |
3/4″、1″ |

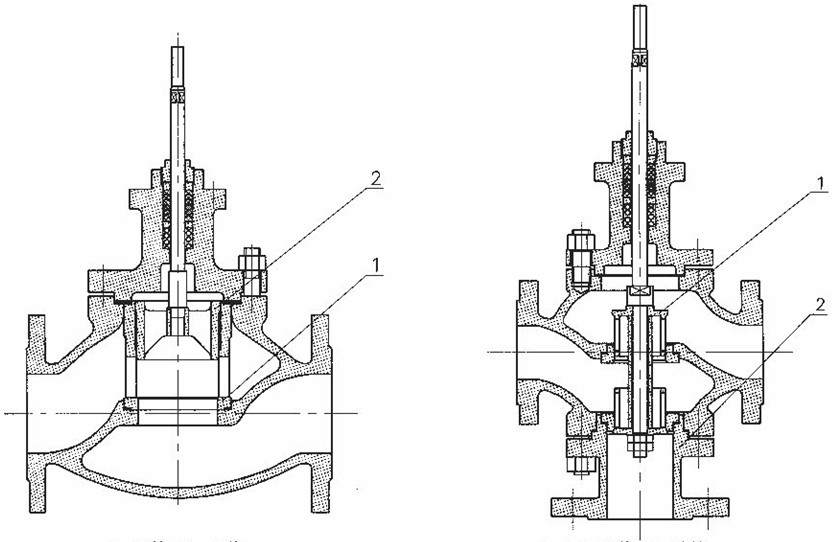

1、套筒 2、阀芯 1、三通阀芯 2、接管
图2 ZZWM套筒型 图3 ZZWX三通型
阀体类型

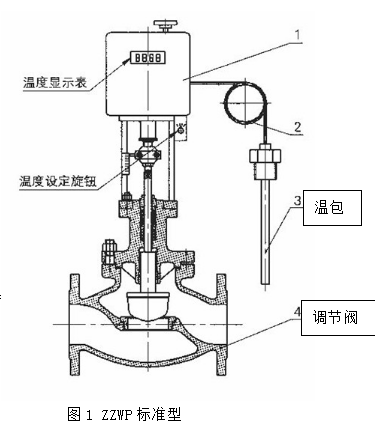

P型单座结构适用于大部分工况（图1）；
标准型工作温度-20~200℃，泄漏量等级为Ⅳ（图1）；
M型套筒温度阀适用于压差较高、口径较大场合（图2）；
X型三通温度阀适用于带回流的场合（图3）；

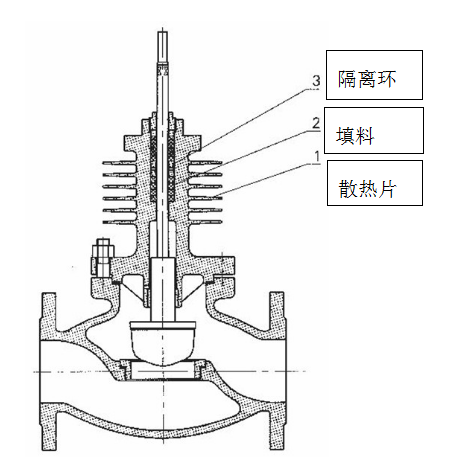

散热型阀盖增设散热片，可用于介质温度-60~560℃的场合（图4）；
波纹管密封型对移动的阀杆形成完全的密封，杜绝流体泄漏（图5）;
调节切断型软密封结构阀芯达VI级泄漏标准（微气泡级）（图6）。
图4 散热型

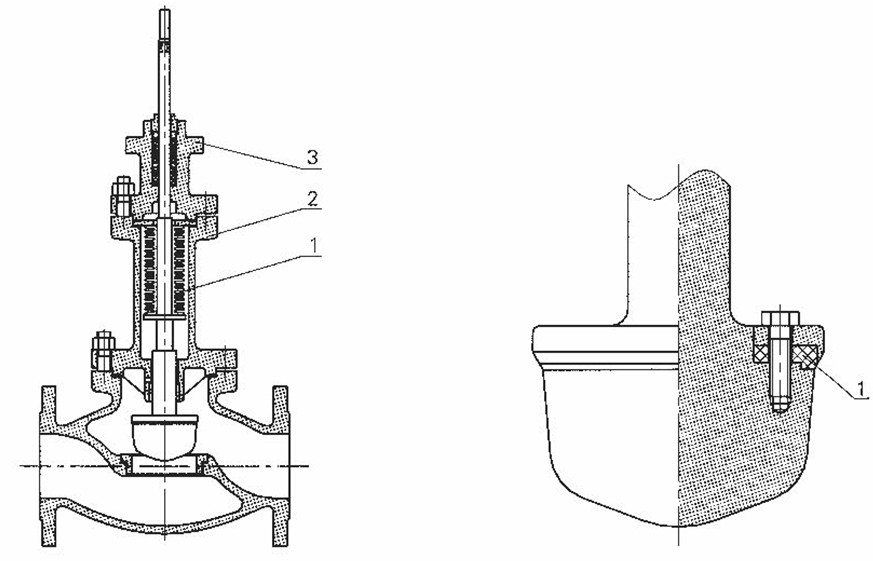

1、波纹管 2、下阀盖（接管） 3、上阀盖 1、软质材料（PTFE、PPL）
图5 波纹管密封型 图6 软密封型

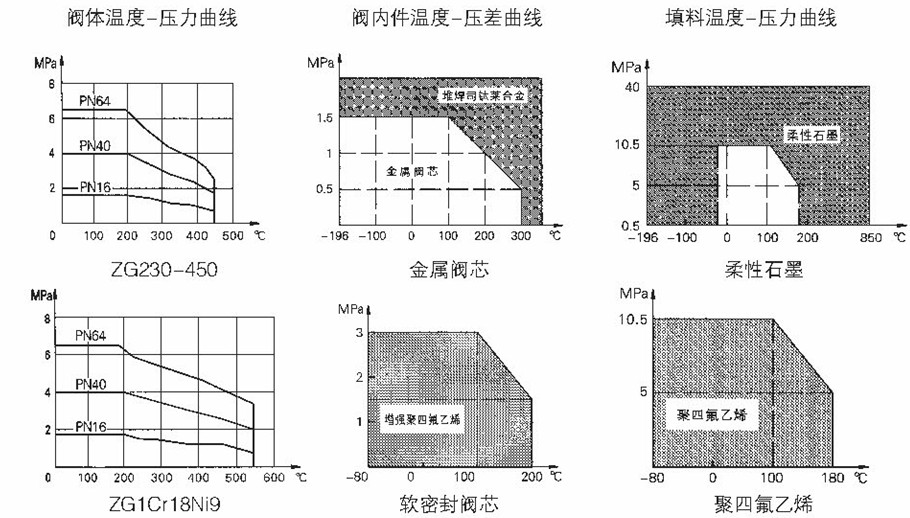

阀内件、填料材料的使用温度?压力范围
各种材料、工作温度范围及阀座泄漏量 表2
| 公称通径DN（mm） |
20~200 |
| 阀体材料 |
ZG230~450、WCB |
ZG1Cr18Ni9、WCB、CF8、CF8M、CF3M |
温度范围 |
| 阀盖 |
标准型 |
-20~+250℃ |
-40~+250℃ |
| 散热型 |
-20~+425℃ |
-60~+560℃ |
| 波纹管密封型 |
-20~+250℃ |
-100~+560℃ |
| 阀芯 |
金属:不锈钢 |
-196~+560℃ |
|
| 软密封：增强PTFE |
-20~+200℃ |
| 司太莱合金堆焊 |
-196~+560℃ |
| 填料 |
PTFE |
-40~+160℃ |
| PTFE+柔性石墨 |
-60~+20℃、+140~+200℃ |
| 柔性石墨 |
-196~+560℃ |
| 垫片 |
F4 |
-60~+200℃ |
| 不锈钢+柔性石墨 |
-196~+560℃ |
泄漏量等级 |
| 阀芯 |
金属：不锈钢 |
IV级（10-4×阀额定容量） |
| 软密封：增强PTFE |
VI级（微气泡级） |
| 司太莱合金堆焊 |
V级（1.8×10-7×△P×D） |
注：1）1气泡数量详见GB/T4213-92
2）△P为阀前后压差，以Kpa为单位；D为阀座直径，以mm为单位；
3）表中数据为本公司标准配置，可按用户要求另行选配。
流量特性

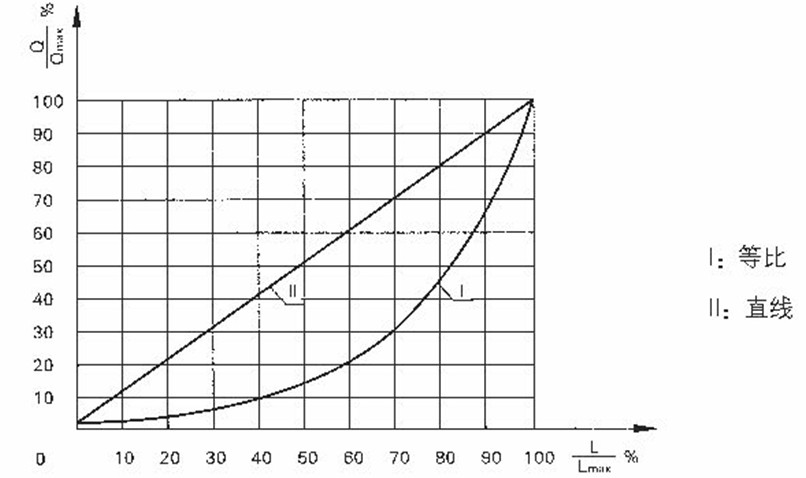

流量特性曲线
表3、各种固有流量特性相对行程下的相对流量数值 R50 （单位：%）
允许压差
表4、单座温度阀允许压差表单位：Mpa
DN（mm）
推力（N） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 800 |
1.78 |
1.14 |
0.70 |
0.45 |
0.29 |
|
|
|
|
|
|
| 2000 |
|
|
1.74 |
1.11 |
0.71 |
|
|
|
|
|
|
| 3000 |
|
|
2.61 |
1.67 |
1.07 |
0.63 |
0.42 |
0.27 |
|
|
|
| 5000 |
|
|
4.36 |
2.79 |
1.78 |
1.05 |
0.70 |
0.45 |
|
|
|
| 6500 |
|
|
|
|
|
1.37 |
0.91 |
0.58 |
|
|
|
| 10000 |
|
|
|
|
|
|
|
|
0.57 |
0.40 |
0.22 |
表5、套筒温度阀允许压差表 单位:Mpa
| DN（mm）
推力（N） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 800 |
4.05 |
3.30 |
2.62 |
2.12 |
1.71 |
|
|
|
|
|
|
| 2000 |
|
|
6.4 |
5.31 |
4.28 |
3.33 |
2.72 |
2.18 |
|
|
|
| 3000 |
|
|
6.4 |
6.4 |
6.4 |
4.99 |
4.08 |
3.82 |
|
|
|
| 5000 |
|
|
|
|
|
6.4 |
6.4 |
5.46 |
|
|
|
| 6500 |
|
|
|
|
|
6.4 |
6.4 |
6.4 |
5.70 |
4.76 |
3.58 |
| 10000 |
|
|
|
|
|
|
|
|
6.4 |
6.4 |
6.4 |
允许压差表的附注说明：
填料材质为PTFE；
介质的流向与阀芯关闭的方向相反
金属密封型泄漏等级为VI级；
数值受公称压力、压力—温度图表限制；
波纹管密封累P2≠0时须重新核对。
典型应用

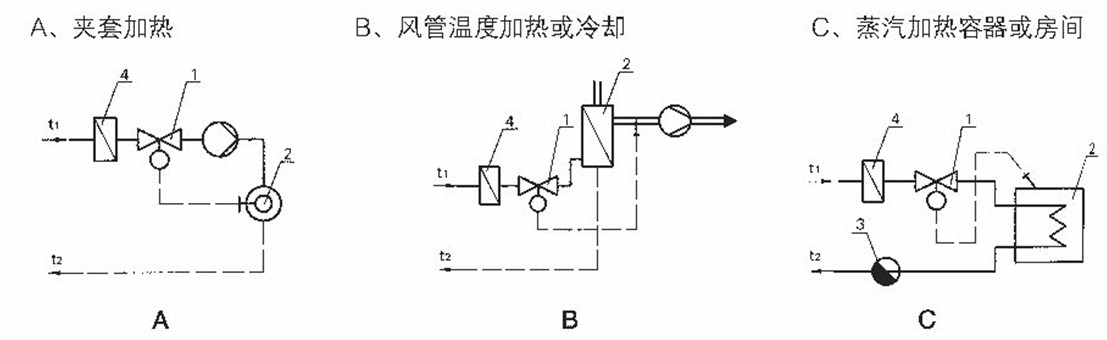

自力式温度调节阀可用于各种场合的加热或冷却，举例如下：
温包安装方式
注：安装时必须是温包（温控器）全部浸入被测介质中！
安装
l安装前应对管道进行严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
l调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。
l为了自控系统或检修阀门时仍能连续运行，应设置旁通阀，阀前须装过滤器、压力表，在传感器附近装测温计，便于现场监视与温度设定。
l传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。
连接尺寸及标准
连接方式：法兰、螺纹、焊接（须用户指定）
法兰标准：PN16钢制法兰按GB/T9113.1、 PN40、64钢制法兰按GB/T9113.2
密封面型式：PN16为突面（RF）、PN40、64为凹凸面，阀体为凹面；
法兰端面距：GB12221-89
*连接方式、阀体法兰及法兰端面距可按用户指定的标准制造。
如：ANSI、DIN、JIS等标准。
外形尺寸及重量

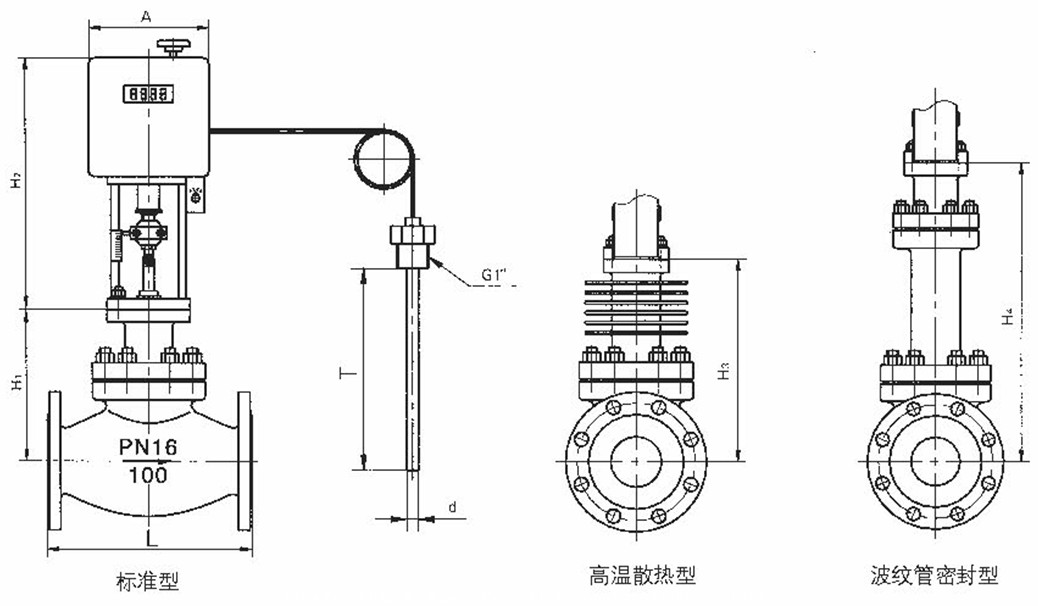

单座（套筒）温度阀标准型、散热型、波纹管密封型外形尺寸及重量
*此三种方式连接尺寸需垂询！
表6 单位：mm
注：1）表中重量为标准型PN16数据。
三通温度阀标准型、散热型、波纹管密封型外形尺寸及重量
表7 |
|
|
|
|
单位：mm |
| 公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
PN16 |
181 |
184 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
| PN64 |
206 |
210 |
230 |
251 |
286 |
311 |
337 |
394 |
450 |
508 |
650 |
| A |
180 |
200 |
200 |
310 |
| H1 |
100 |
120 |
130 |
140 |
150 |
165 |
180 |
195 |
260 |
320 |
360 |
| H2 |
125 |
125 |
155 |
155 |
165 |
200 |
205 |
210 |
275 |
330 |
372 |
| H3 |
380 |
515 |
725 |
850 |
| H4 |
212 |
212 |
222 |
226 |
230 |
335 |
335 |
345 |
414 |
456 |
478 |
| H5 |
326 |
326 |
394 |
394 |
398 |
605 |
605 |
618 |
688 |
690 |
708 |
| 温包插入温度T |
150、250（标准）、430 |
| 温包、护套直径d |
温包：φ6 护套：φ16 护套螺丝：G1 |
| 毛细管长度（m) |
5（标准），用户要求（可供） |
| 重量（KG） |
24 |
24 |
28 |
38 |
44 |
70 |
74 |
92 |
125 |
156 |
232 |
注：1）表中重量为标准型PN16数据。
