产品概述
NBZZW型自力式电控温度调节阀(简称温控阀)无须外加控制元件，利用被控介质自身的温度变化进行自动调节,主要由调节阀、智能温控电动执行器和感控器（温包）组成。整机具有动作灵敏、温度设定精确、维护方便等优点，具有很好的实用性，主要适用于以气体、液体及蒸汽等为介质的各种热交换器的温度自动控制场合。
本系列产品阀体结构有单座、套筒、三通等型式。产品公称压力等级有PN16、40、64，阀体口径范围DN20~200；控制温度分段范围0~350℃；泄漏量标准Ⅳ~Ⅵ级；流量特性有等百分比、直线；多个品种规格可供选择。
产品特点
带现场温度指示，准确可靠；
有较宽的温度设定范围，大大增加了阀门的适用性；
温度设定方便，运行时可连续无干扰地进行设定，免维护使用；
可带报警装置，安全可靠；
220VVAC电源方便可靠；
可按要求反馈信号至监控系统。
控制精度高，响应速度快，性能稳定可靠，工作寿命长。
适应范围广，可在很宽温度范围内进行温度控制。结构紧凑，安装调试、使用简便。
技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 公称压力PN（MPa） | 1.6、4.0、6.4 |
| 执行机构型号 | W3610~08 | W3610~30 | W3610~50 | W3610~99 |
| 有效推力（N） | 800 | 3000 | 5000 | 10000 |
| 额定行程L（mm） | 16 | 25 | 40 | 60 |
| 固有流量特性 | 直线 等百分比 |
| 温度设定范围（℃） | 0~100、50~150、100~200、200~300、250~350 |
| 使用介质 | 蒸汽、水、油、气体 |
| 温度控制精度 | ±1~5℃可调 |
| 允许泄漏量 | IV、V、VI级 |
| 电源电压 | 220VAC |
| 使用环境 | 温度：-10~+80℃ 湿度：≤95℃ |
| 毛细管长度 | 3m、5m、10m |
| 温包插入深度 | 270、430、630 |
| 联接螺纹 | 3/4″、1″ |
| 重量KG | PN16 40 | 50 | 50 | 54 | 56 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | |
| PN64 | 53 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |

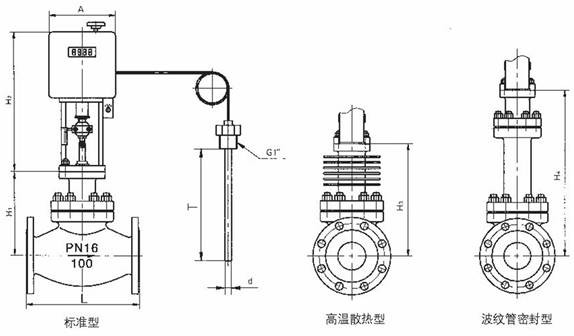

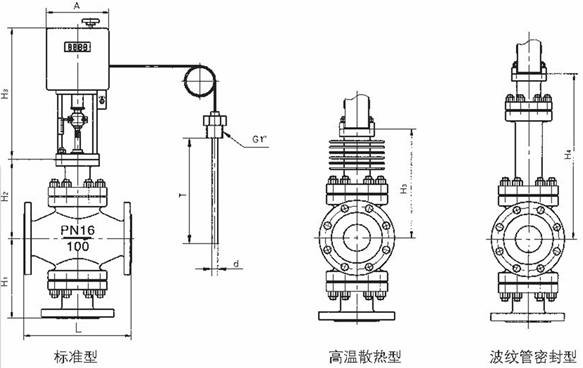

外形尺寸
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | PN16 | 150 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| PN64 | 206 | 210 | 230 | 251 | 286 | 311 | 337 | 394 | 450 | 508 | 650 |
| A | 180 | 200 | 200 | 310 |
| H1 | 100 | 120 | 130 | 140 | 150 | 165 | 180 | 195 | 260 | 320 | 360 |
| H2 | 125 | 125 | 155 | 155 | 165 | 200 | 205 | 210 | 275 | 330 | 372 |
| H3 | 380 | 515 | 725 | 850 |
| H4 | 212 | 212 | 222 | 226 | 230 | 335 | 335 | 345 | 414 | 456 | 478 |
| H5 | 326 | 326 | 394 | 394 | 398 | 605 | 605 | 618 | 688 | 690 | 708 |
| 温包插入温度T | 150、250（标准）、430 |
| 温包、护套直径d | 温包：φ6 护套：φ16 护套螺丝：G1 |
| 毛细管长度（m) | 5（标准），用户要求（可供） |
| 重量（KG） | 24 | 24 | 28 | 38 | 44 | 70 | 74 | 92 | 125 | 156 | 232 |
