产品概述
NBZZWP自力式温度调节阀，由调节阀门与温控器组成。按用途可分为加热型，冷却型。适用于非腐蚀性的液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。
产品特点
1、利用液体受热膨胀及液体不可压缩的原理实现自动调节。
2、传感器内液体膨胀为均匀膨胀。
3、控制作用为比例调节。
4、无源工作（无电源、气源正常工作）。
5、阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能。
6、免维修式工作。
7、准确可靠寿命长。
8、体积小、重量轻、安装简易。
9、调节设定简单方便。
10、适用范围广。
工作原理
自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。
技术参数
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 流通能力C值 | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 120 | 180 | 260 | 350 | 450 |
| 公称压力(Mpa) | PN16(1.6MPa，阀体材质为球墨铸铁)PN25(2.5MPa阀体材质为铸钢) |
| 温度设定范围(℃) | 25℃~110℃ |
| 导管长度(m) | 导管标准长度3.7m；特殊定做5m 10m 15m |
| 最大工作温度 | 球墨铸铁 | 200℃ |
| 铸钢 | 350℃ |

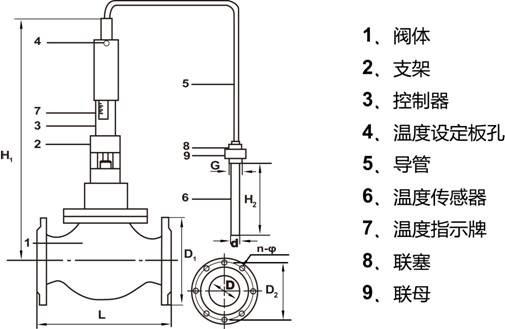

外形尺寸
| 型号 | H1(mm) | D1(mm) | D(mm) | D2(mm) | L(mm) | d(mm) | G(in) | H2(mm) | n-φ(mm) | 重量(kg) |
| DN15 | 280 | | 15 | | 83 | 25 | | 340 | | 6.5 |
| DN20 | 285 | | 20 | | 83 | 25 | | 240 | | 7.2 |
| DN25 | 290 | | 25 | | 83 | 25 | | 240 | | 8.7 |
| DN32 | 555 | 135 | 32 | 100 | 180 | 25 | | 400 | 4-φ18 | 23 |
| DN42 | 570 | 145 | 40 | 110 | 200 | 25 | | 400 | 4-φ18 | 25 |
| DN50 | 610 | 160 | 50 | 125 | 230 | 25 | | 400 | 4-φ18 | 28 |
| DN65 | 635 | 180 | 65 | 145 | 290 | 25 | | 400 | 4-φ18 | 33 |
| DN80 | 680 | 195 | 80 | 160 | 310 | 25 | | 400 | 8-φ18 | 45 |
| DN100 | 720 | 215 | 100 | 180 | 350 | 25 | | 510 | 8-φ18 | 57 |
| DN125 | 760 | 245 | 125 | 210 | 395 | 25 | | 510 | 8-φ18 | 73 |
| DN150 | 800 | 280 | 150 | 240 | 470 | 25 | | 510 | 8-φ23 | 100 |
| DN200 | 950 | 335 | 200 | 300 | 550 | 32 | | 420 | 12-φ22 | 200 |
| DN250 | 985 | 405 | 250 | 355 | 640 | 32 | | 420 | 12-φ22 | 250 |
| DN300 | 1010 | 460 | 300 | 410 | 720 | 32 | | 420 | 12-φ22 | 300 |
