气动法兰式硬密封蝶阀采用三偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的装置。
选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。
三偏心蝶阀顾名思义，就是给蝶阀了做了三次偏心，这种设计工艺使得三偏心蝶阀拥有广泛的应用领域，它不仅具备了软密封蝶阀那样良好的密封性能，同时拥有硬密封蝶阀耐高温高压的特性。之所以拥有这些优点，得益于三偏心蝶阀的结构，本篇文章就来聊一聊三偏心蝶阀的结构和原理。

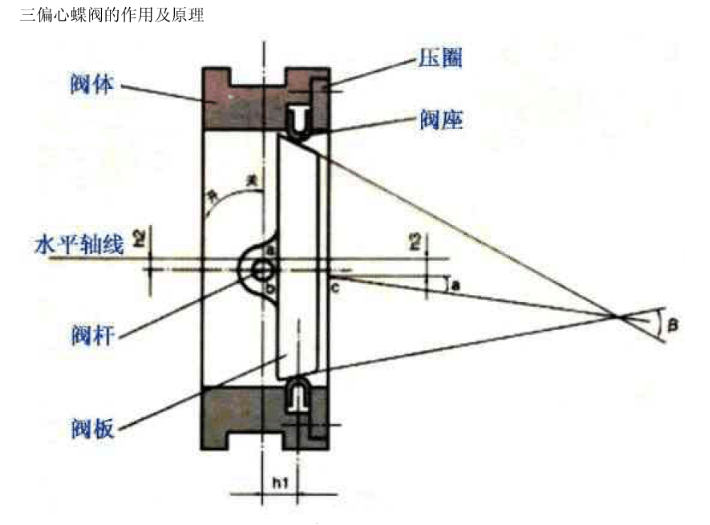

三偏心蝶阀结构图
三偏心蝶阀的三个三篇分别是指：
第1个偏心：阀轴位于阀板轴后面，使得密封能够完全紧密环绕接触整个阀座。
第2个偏心：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
第3个偏心：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
三偏心蝶阀巧妙的把三偏心都放在了阀板上，在阀板的外边缘采用部分外球面结构。此结构需使用自行设计的简单夹具在数控机床上完成，外偏心球面经抛光 处理达到粗糙度Ra0.4，球面镀铬或堆司太莱合金，硬度达到HRC45～60。
把偏心角放在阀板上，阀座用压圈压在阀体上，解决了普通三偏心蝶阀加工中遇到的困难，阀体、阀板、阀座配对使用不能互换，损坏之后维修成本过高等一系列问题 ，且所有零件模块化，库房管理简单，加工简单、维修方便，降低备件成本。
三偏心蝶阀适合制作大口径阀门，可以广泛应用到石油的输送管道切断，冶金钢厂，煤气总管道调节、切断，化工冶炼装置介质调节切断，水处理设备进、出水调节切断，热电站的冷却水系统，天然气，碱液，海水、酸液等行业中
一、产品特点及优点
1、三偏心结构是在设计时将轴偏离密封面中心线，形成第一个偏心；轴稍稍偏离管路中心线，形成第二个偏心；这两个偏心的目的是在阀门开关过程中减少阀座与密封面之间的摩擦。第三个偏心使用了凸轮效应，从而实现阀门90°行程中阀座与阀板上的密封圈之间的接触无摩擦，去除了磨损和泄漏的可能。
2、弹性金属密封使阀门具有零泄漏性能，扭矩密封确保阀门持续的双向零泄漏特性。
3、一体式硬面阀座可满足许多工况使用，寿命长、维修少。
4、铸造阀体，金属硬密封可适用于高温（450℃~800℃）介质。
5、全金属结构加上零泄漏性能，使阀门具有“本质火灾安全”特性。
6、硬质轴承、结构超长，加上增强柔性石墨轴承保护圈，更增加了其可靠性。
7、外档式防吹出阀杆安全可靠。
8、主要适用于冶金行业（如加热炉，煤气站，高炉，烧结等），轻工行业（如玻璃加热炉，退火炉）等高低温的煤气，高温空气的调节及切断。
二、应用标准
1. 质量保证：ISO9001
2. 设计：参照GB12338，MSS－SP－68
3. 结构体长度：参照GB12221－89
4. 法兰标准：JB/T79.1－94；ANSI；JIS；DIN及其它标准
5. 测试标准：GB/T4213－92，API598
三、工作原理
气动执行机构提供阀板开启和关闭所需的扭矩，所需供气压力为：400KPa－700KPa(最高1000KPa),供气压力增加，其输出力矩会增大。当需对阀门开度进行调节时，需配置定位器，此时输入信号（标准电信号4~20mA）变化时，通过定位器精确的控制性能，按照力平衡原理，使阀门动作并准确定位。如配用智能阀门定位器，则可接受现场总线信号。如配上阀位传送器，则可将阀门实际开度以电信号反馈回控制室。当需阀门执行开关两位功能时，需配置电磁阀，以它的通断来控制执行机构的进、排气孔工作，从而完成输出力矩转向且让阀门迅速打开或关闭。为了在断电或断气时阀门复位，可选用弹簧复位执行机构。为了使气源压力稳定，可以在执行机构之前加入减压阀，同时，为了在气源压力降低或发生故障时保持阀门位置，可以在执行机构之前加入锁止阀。为了将阀门在开、关位置状态以电信号反馈给控制室，可以在执行机构顶部加入限位开关。当系统出现故障时，可以使用手轮取代执行机构输出力矩让阀板转动。手动自动之间切换自如。
公称通径DN（mm） | 50-2000（DN800以上请与公司市场营销部或技术部联系） |
公称压力PN（Mpa) | 1.6 | 2.5 | 4.0 |
公称压力（Mpa) | 强度试验 | 2.4 | 3.75 | 6.0 |
密封试验 | 1.76 | 2.75 | 4.4 |
材料\材料代号 | C | P | R |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
密封圈 | 四氟 不锈钢 |
填料 | 四氟 柔性石墨 |
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～550℃ |
执行器 | 型号 | GT系列、AT系列、AW系列 |
气源压力 | 0.4-0.7Mpa |
额定CV值
DN阀门口径 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
60°开度 | 80 | 130 | 240 | 380 | 650 | 1130 | 1800 | 2510 | 3300 | 4280 | 5440 | 6760 | 9710 |
90°开度 | 160 | 265 | 490 | 770 | 1350 | 2350 | 3640 | 5020 | 6900 | 9030 | 11950 | 14000 | 2060 |
DN阀门口径 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1600 | 1800 | 2000 | 2400 | |
60°开度 | 13620 | 17890 | 22190 | 25990 | 32500 | 38800 | 45500 | 51400 | | | | | |
90°开度 | 27880 | 36540 | 44950 | 57630 | 67700 | 600 | 96600 | 109600 | | | | | |
主要外形及连接尺寸 D643(H、Y、F)-16(1.6MPpa)
| 公称通径 DN | 外形尺寸 | 连接尺寸 | 执行器型号 |
| L | L1 | L2 | H | H1 | D | D1 | D2 | f | n-φd |
| 50 | 108 | 164/214 | 75/91 | 277/205 | 65 | 165 | 125 | 99 | 3 | 4-φ18 | GTD65/GTE80 |
| 65 | 112 | 164/214 | 75/91 | 287/315 | 75 | 185 | 145 | 118 | 3 | 4-φ18 | GTD65/GTE80 |
| 80 | 114 | 190/246 | 91/101 | 365/375 | 85 | 200 | 160 | 132 | 3 | 8-φ18 | GTD80/GTE90 |
| 100 | 127 | 210/295 | 101/112 | 420/436 | 130 | 220 | 180 | 156 | 3 | 8-φ18 | GTD90/GTE100 |
| 125 | 140 | 247/398 | 112/139 | 436/462 | 175 | 250 | 210 | 184 | 3 | 8-φ18 | GTD100/GTE125 |
| 150 | 140 | 308/478 | 139/176 | 466/543 | 190 | 285 | 240 | 211 | 3 | 8-φ22 | GTD125/GTE160 |
| 200 | 152 | 378/724 | 176/228 | 593/665 | 215 | 340 | 295 | 266 | 3 | 12-φ22 | GTD160/GTE210 |
| 250 | 165 | 432/928 | 206/275 | 682/752 | 265 | 405 | 355 | 319 | 3 | 12-φ26 | GTD190/GTE255 |
| 300 | 178 | 524/928 | 228/275 | 725/772 | 305 | 460 | 410 | 370 | 4 | 12-φ26 | GTD210/GTE255 |
| 350 | 190 | 648/1033 | 275/324 | 832/880 | 340 | 520 | 480 | 429 | 4 | 16-φ26 | GTD255/GTE300 |
| 400 | 216 | 648/1129 | 275/380 | 862/968 | 360 | 580 | 525 | 480 | 4 | 16-φ30 | GTD255/GTE350 |
| 450 | 222 | 715/1845 | 324/527 | 945/1005 | 400 | 640 | 585 | 548 | 4 | 20-φ30 | GTD300/AW28S |
| 500 | 229 | 795/1845 | 380/527 | 1058/1060 | 430 | 715 | 650 | 609 | 4 | 20-φ33 | GTD350/AW28S |
| 600 | 267 | 795/2605 | 380/545 | 1108/1195 | 490 | 840 | 770 | 720 | 5 | 20-φ36 | GTD350/AW35S |
| 700 | 292 | 1380/2605 | 1170/1255 | 1170/1255 | 555 | 910 | 840 | 794 | 5 | 24-φ36 | AW28/AW35S |
| 800 | 318 | 1860/2605 | 1325/1365 | 1325/1365 | 620 | 1025 | 950 | 901 | 5 | 24-φ39 | AW35/AW40S |
注：数据XXX/XXX分别是气动执行器双作用式/单作用式<弹簧复位>。
根据不同的阀门扭矩，使用介质选配，不同的执行器型号，其相关尺寸随之变化。
GT系列气动执行器可配至DN600，AW系列气动执行器可配蝶阀至DN200--1600。
主要外形及连接尺寸D643(H、Y、F)-25(2.5MPpa)
公称通径 DN | 外形尺寸 | 连接尺寸 | 执行器型号 |
| L | L1 | L2 | H | H1 | D | D1 | D2 | f | n-φd |
| 50 | 108 | 164/214 | 75/91 | 277/305 | 65 | 165 | 125 | 99 | 3 | 4-φ18 | GTD65/GTE80 |
| 65 | 112 | 164/214 | 75/91 | 287/325 | 75 | 185 | 145 | 118 | 3 | 8-φ18 | GTD65/GTE90 |
| 80 | 114 | 190/295 | 91/112 | 365/391 | 85 | 200 | 160 | 132 | 3 | 8-φ18 | GTD80/GTE100 |
| 100 | 127 | 210/340 | 101/127 | 420/457 | 130 | 235 | 190 | 156 | 3 | 8-φ22 | GTD90/GTE115 |
| 125 | 140 | 247/395 | 112/139 | 436/462 | 175 | 270 | 220 | 184 | 3 | 8-φ26 | GTD100/GTE125 |
| 150 | 140 | 308/438 | 139/176 | 466/543 | 190 | 300 | 250 | 211 | 3 | 8-φ26 | GTD125/GTE160 |
| 200 | 152 | 378/724 | 176/228 | 593/665 | 215 | 360 | 310 | 274 | 3 | 12-φ26 | GTD160/GTE210 |
| 250 | 165 | 432/928 | 206/275 | 682/752 | 265 | 425 | 370 | 330 | 3 | 12-φ30 | GTD190/GTE255 |
| 300 | 178 | 524/1033 | 228/324 | 702/820 | 305 | 485 | 430 | 389 | 4 | 16-φ30 | GTD210/GTE300 |
| 350 | 190 | 648/1129 | 275/380 | 832/938 | 340 | 555 | 490 | 448 | 4 | 16-φ33 | GTD255/GTE350 |
| 400 | 216 | 715/1129 | 324/380 | 910/968 | 360 | 620 | 550 | 503 | 4 | 16-φ36 | GTD300/GTE350 |
| 450 | 222 | 795/1845 | 380/527 | 1005/1010 | 400 | 670 | 640 | 548 | 4 | 20-φ36 | GTD350/AW28S |
| 500 | 229 | 795/1845 | 380/527 | 1058/1065 | 430 | 730 | 660 | 609 | 4 | 20-φ36 | GTD350/AW28S |
| 600 | 267 | 1380/2605 | 507/545 | 1110/1195 | 490 | 845 | 770 | 770 | 4 | 20-φ39 | AW28/AW35S |
| 700 | 292 | 1860/2605 | 545/545 | 1255/1295 | 555 | 960 | 875 | 875 | 5 | 24-φ42 | AW28/AW40S |
| 800 | 318 | 1860/2605 | 545/545 | 1325/1365 | 1085 | 1085 | 990 | 990 | 5 | 24-φ48 | AW35/AW40S |
主要外形及连接尺寸D643(H、Y、F)-40（40MPpa）
公称通径 DN | 外形尺寸 | 连接尺寸 | 执行器型号 |
| L | L1 | L2 | H | H1 | D | D1 | D2 | f | n-φd |
| 50 | 108 | 164/214 | 75/91 | 277/305 | 65 | 165 | 125 | 99 | 3 | 4-φ18 | GTD65/GTE80 |
| 65 | 112 | 190/295 | 91/112 | 310/341 | 75 | 185 | 145 | 118 | 3 | 8-φ18 | GTD80/GTE100 |
| 80 | 114 | 210/340 | 106/127 | 375/412 | 85 | 200 | 160 | 132 | 3 | 8-φ18 | GTD90/GTE115 |
| 100 | 127 | 247/398 | 139/176 | 436/462 | 130 | 235 | 190 | 156 | 3 | 8-φ22 | GTD100/GTE125 |
| 125 | 140 | 308/478 | 176/228 | 13 | 175 | 270 | 220 | 184 | 3 | 8-φ26 | GTD125/GTE160 |
| 150 | 140 | 378/724 | 228/324 | 543/615 | 190 | 300 | 250 | 211 | 3 | 8-φ26 | GTD160/GTE210 |
| 200 | 152 | 524/1030 | 275/380 | 665/760 | 215 | 375 | 320 | 284 | 3 | 12-φ26 | GTD210/GTE300 |
| 250 | 165 | 648/1129 | 324/460 | 752/858 | 265 | 450 | 385 | 315 | 3 | 12-φ33 | GTD255/GTE350 |
| 300 | 178 | 715/1129 | 380/460 | 820/880 | 305 | 515 | 450 | 409 | 4 | 16-φ33 | GTD300/AW28S |
| 350 | 190 | 795/1845 | 460/545 | 938/940 | 340 | 580 | 610 | 465 | 4 | 16-φ36 | GTD350/AW28S |
| 400 | 216 | 715/1129 | 380/527 | 970/1055 | 360 | 660 | 585 | 535 | 4 | 16-φ39 | AW28/AW35S |
| 450 | 222 | 1380/2605 | 545/545 | 1005/1090 | 400 | 685 | 610 | 560 | 4 | 20-φ39 | AW28/AW35S |
| 500 | 229 | 1860/2605 | 545/545 | 1145/1185 | 430 | 755 | 670 | 615 | 4 | 20-φ42 | AW35/AW40S |
| 600 | 267 | 1860/2605 | 545/545 | 1195/1235 | 490 | 890 | 795 | 735 | 4 | 20-φ48 | AW35/AW40S |
主要外形及连接尺寸 D673(H、Y、F)-16(1.6Mpa)
| 公称通径 DN | 外形尺寸 | 连接尺寸 | 执行器型号 * |
| L | L1 | L2 | H | H1 | D | D1 | n-φd |
| 50 | 43 | 164214 | 75/91 | 277/205 | 65 | 165 | 125 | 4-φ18 | GTD65/GTE80 |
| 65 | 46 | 164/214 | 75/91 | 287/315 | 75 | 185 | 145 | 4-φ18 | GTD65/GTE80 |
| 80 | 46 | 190/246 | 91/101 | 365/375 | 85 | 200 | 160 | 8-φ18 | GTD80/GTE90 |
| 100 | 52 | 210/295 | 101/112 | 420/436 | 130 | 220 | 180 | 8-φ18 | GTD90/GTE100 |
| 125 | 56 | 247/398 | 112/139 | 436/462 | 175 | 250 | 210 | 8-φ18 | GTD100/GTE125 |
| 150 | 56 | 308/478 | 139/176 | 466/543 | 190 | 285 | 240 | 8-φ22 | GTD125/GTE160 |
| 200 | 60 | 378/724 | 176/228 | 593/665 | 215 | 340 | 295 | 12-φ22 | GTD160/GTE210 |
| 250 | 68 | 432/928 | 206/275 | 682/752 | 265 | 405 | 355 | 12-φ26 | GTD190/GTE255 |
| 300 | 78 | 524/928 | 228/275 | 725/772 | 305 | 460 | 410 | 12-φ26 | GTD210/GTE255 |
| 350 | 78 | 648/1033 | 275/324 | 832/880 | 340 | 520 | 470 | 16-φ26 | GTD255/GTE300 |
| 400 | 102 | 648/1129 | 275/380 | 862/968 | 360 | 580 | 525 | 16-φ30 | GTD255/GTE350 |
| 450 | 114 | 715/1845 | 324/527 | 945/1005 | 400 | 640 | 585 | 20-φ30 | GTD300/AW28S |
| 500 | 127 | 795/1845 | 380/527 | 1058/1060 | 430 | 715 | 650 | 20-φ33 | GTD350/AW28S |
| 600 | 154 | 795/2605 | 380/545 | 1108/1195 | 490 | 840 | 770 | 20-φ36 | GTD350/AW35S |
| 700 | 165 | 1380/2605 | 527/545 | 1170/1255 | 555 | 910 | 840 | 24-φ36 | AW28/AW35S |
| 800 | 190 | 1860/2605 | 545/545 | 1325/1365 | 620 | 1025 | 950 | 24-φ39 | AW35/AW40S |
注：数据 XXX，XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
*根据不同的阀门扭矩、使用介质选配，不同的执行器型号．其相关尺寸随之变化。
GT系列气动执行器可配至DN600，AW系列气动执行器可配蝶阀至DN200～1600。
主要外形及连接尺寸 D673(H、Y、F)-25(2.5Mpa)
| 公称通径 DN | 外形尺寸 | 连接尺寸 | 执行器型号 * |
| L | L1 | L2 | H | H1 | D | D1 | n-φd |
| 50 | 43 | 164/214 | 75/91 | 277/305 | 65 | 165 | 125 | 4-φ18 | GTD65/GTE80 |
| 65 | 46 | 164/214 | 75/91 | 287/325 | 75 | 185 | 145 | 8-φ18 | GTD65/GTE90 |
| 80 | 46 | 190/295 | 91/112 | 365/391 | 85 | 200 | 160 | 8-φ18 | GTD80/GTE100 |
| 100 | 52 | 210/340 | 101/127 | 420/457 | 130 | 235 | 190 | 8-φ22 | GTD90/GTE115 |
| 125 | 56 | 247/395 | 112/139 | 436/462 | 175 | 270 | 220 | 8-φ26 | GTD100/GTE125 |
| 150 | 56 | 308/438 | 139/176 | 466/543 | 190 | 300 | 250 | 8-φ26 | GTD125/GTE160 |
| 200 | 60 | 378/724 | 176/228 | 593/665 | 215 | 360 | 310 | 12-φ26 | GTD160/GTE210 |
| 250 | 68 | 432/928 | 206/275 | 682/752 | 265 | 425 | 370 | 12-φ30 | GTD190/GTE255 |
| 300 | 78 | 524/1033 | 228/324 | 702/820 | 305 | 485 | 430 | 16-φ30 | GTD210/GTE300 |
| 350 | 78 | 648/1129 | 275/380 | 832/938 | 340 | 555 | 490 | 16-φ33 | GTD255/GTE350 |
| 400 | 102 | 715/1129 | 324/380 | 910/968 | 360 | 620 | 550 | 16-φ36 | GTD300/GTE350 |
| 450 | 114 | 795/184 | 380/527 | 1005/1010 | 400 | 670 | 640 | 20-φ36 | GTD350/AW28S |
| 500 | 127 | 795/1845 | 280/527 | 1058/1065 | 430 | 730 | 660 | 20-φ36 | GTD350/AW28S |
| 600 | 154 | 1380/2605 | 507/545 | 1110/1195 | 490 | 845 | 770 | 20-φ39 | Aw28/AW35S |
| 700 | 165 | 1860/2605 | 545/545 | 1255/1295 | 555 | 960 | 875 | 24-φ42 | Aw35/AW40S |
| 800 | 190 | 1860/2605 | 545/545 | 1325/1365 | 620 | 1085 | 990 | 24-φ48 | AW35/AW40S |
主要外形及连接尺寸 D673(H、Y、F)-40(4.0MPpa)
| 公称通径 DN | 外形尺寸 , | 连接尺寸 | 执行器型号 * |
| L | L1 | L2 | H | H1 | D | D1 | n-φd |
| 50 | 43 | 164/214 | 75/91 | 277/305 | 65 | 165 | 125 | 4-φ18 | GTD65/GTE80 |
| 65 | 46 | 190/295 | 91/112 | 310/341 | 75 | 185 | 145 | 8-φ18 | GTD80/GTE100 |
| 80 | 46 | 210/340 | 106/127 | 375/412 | 85 | 200 | 160 | 8-φ18 | GTD90/GTE115 |
| 100 | 52 | 247/398 | 139/176 | 436/462 | 130 | 235 | 190 | 8-φ22 | GTD100/GTE125 |
| 125 | 56 | 308/478 | 176/228 | 462/513 | 175 | 270 | 220 | 8-φ26 | GTD125/GTE160 |
| 150 | 56 | 378/724 | 228/324 | 543/615 | 190 | 300 | 250 | 8-φ26 | GTD160/GTE210 |
| 200 | 60 | 524/1030 | 275/380 | 665/760 | 215 | 375 | 320 | 12-φ30 | GTD210/GTE300 |
| 250 | 68 | 648/1129 | 324/460 | 752/858 | 265 | 450 | 385 | 12-φ33 | GTD255/GTE350 |
| 300 | 78 | 715/1845 | 380/460 | 820/880 | 305 | 515 | 450 | 16-φ33 | GTD300/AW28S |
| 350 | 78 | 795/1845 | 460/545 | 938/940 | 340 | 580 | | | |
四、选购气动阀门需确定以下几个参数
产品名称：
产品型号：
公称压力：
公称通径：
阀体材质：
连接方式：
气动执行器系列：双作用往复式（二位开关式）或单作用弹簧复位式（常闭或常开式）
类型：双作用气缸，单作用气缸
电磁阀电源：AC220V、380V、110V，DC24V
防护类型：普通型、防爆型
附件（可多选）：电磁阀、空气过滤减压阀、限位开关、手轮传动装置、电气阀门定位器
介质名称：
介质温度：
使用压力：
