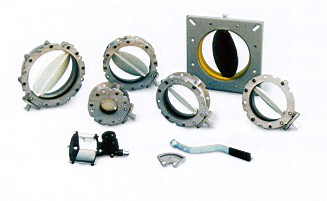

气动专用粉体蝶阀是用于粉体，颗粒物料的工业产品。阀体采用轻巧的高压铸铝合金制成，蝶板是内衬有钢芯的耐磨高分子材料，与耐磨橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，蝴蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。
双法兰蝶阀带有2个相同的法兰面；而单法兰蝶阀下部配有一个伸出的连接环用以安装软套管。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。工业化的设计加上特殊复合材料的使用，使蝶阀具有结构轻巧，蝶板耐磨，密封寿命长，安装维护简便等特点。

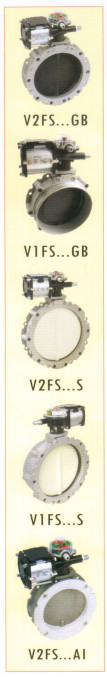

连接方式 | 通经 | 阀盘 | 密封件 | 驱动器 | 先导阀 | 电磁线圈 | 信号反馈器 |
VIFS 单法兰 | 100 | S耐磨防尘板 | N NBR | CP101 气动 | V5V80 单稳态 | BOBO24CC 直流24V | MIC23 回讯器 |
V2FS 双法兰 | 150 | GB铸铁阀板 | B EPDM | CP126 气动 | V5V40 单稳态 | BOB11050 交流110V |
| 200 | A不锈钢板 | I 食品级橡胶 | CP126T 气动 | V5VV80 双稳态 | BOB22050 交流220V | |
| 250 | | | CM 手柄 | V5VV40 双稳态 | | |
| 300 | | | CM3B 手柄 | VS520S 单稳态 | | |
| 350 | | | | | | |
| 400 | | | | | | |

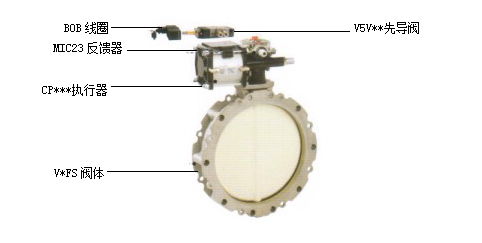

例：V2FS-300 GB N-CP101-V5V80-BOB24CC-MIC23
即：双法兰连接蝴蝶阀，通径300mm，球墨铸铁阀板，NBR密封，配V5V80电磁阀，线圈电压24伏直
流，带MIC23信号反馈器
气动传动适配执行机构
蝶阀通经 | V*FS100 | V*FS150 | V*FS200 | V*FS250 | V*FS300 | V*FS350 | V*FS400 |
轻载适配机构 | CP 101 | CP 101 | CP 101 | CP 101 | CP 101 | CP 126 | CP 126 |
重载适配机构 | CP 101 | CP 101 | CP 101 | CP 126 | CP 126 | CP 126T | CP 126T |
*代表安装方式：1-单法兰
2-双法兰
手柄传动适配执行机构
蝶阀通径 | V*FS100 | V*FS150 | V*FS200 | V*FS250 | V*FS300 | V*FS350 | V*FS400 |
适配机构 | CM4 | CM4 | CM4 | CM4 | CM4 | CM3B | CM3B |
*代表安装方式：1-单法兰
2-双法兰
注:执行器的选择取决于材料的类型及应用

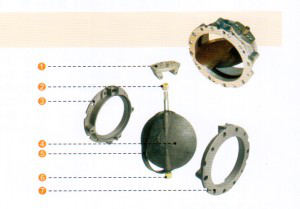

V.FS-GB系列
阀体采用轻巧的高压铸铝合金制成，碟板材质为球墨铸铁，与耐磨橡胶密封圈形成的密封结构非常适合各种粉体及颗粒物料的应用场合，特别对于磨损性强的物料。
1.支架-铸铝合金
2.轴套-尼龙
3.阀体-铸铝合金
4.碟板-球墨铸铁
5.密封圈-橡胶
6.轴套-尼龙
7.阀体-铸铝合金

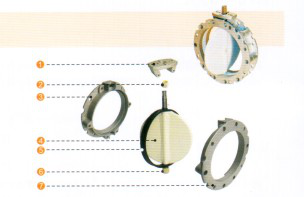

V.FS-S系列

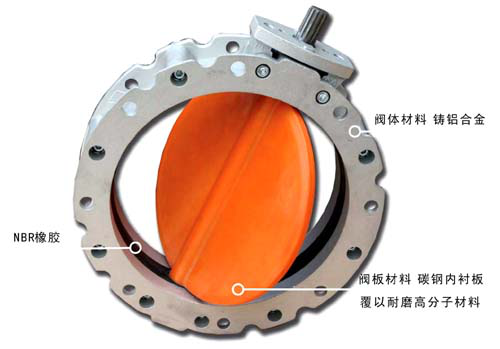

阀体采用轻巧的高压铸铝合金制成，碟板采用内置钢板外覆耐磨高分子材料，与耐磨橡胶密封圈形成的软性密封结构使其非常适合各种粉体/颗粒物料的应用场合，特别是对于磨损性强的物料。
1.支架-铸铝合金
2.轴套-尼龙
3.阀体-铸铝合金
4.碟板-耐磨高分子材料
5.密封圈-NBR橡胶
6.轴套-尼龙
7.阀体-铸铝合金

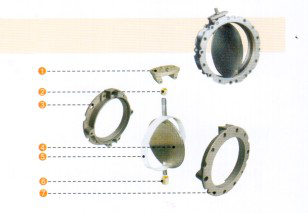

V.FS-A系列
阀体采用轻巧的高压铸铝合金制成，碟板材质为不锈钢304/316，密封圈可以有多种材质可以选择：耐高温硅橡胶、耐酸碱橡胶、EPDM等，来满足不同使用环境的要求。
1.支架-铸铝合金
2.轴套-尼龙
3.阀体-铸铝合金
4.碟板-不锈钢
5.密封圈-橡胶
6.轴套-尼龙
7.阀体-铸铝合金
V.FS-A1系列
阀体采用轻巧的高压铸铝合金制成，碟板材质为不锈钢304/316，密封圈可以有多种材质可以选择：耐高温硅橡胶、耐酸碱橡胶、EPDM等，来满足不同使用环境的要求。
1.支架-铸铝合金
2.轴套-尼龙
3.阀体-铸铝合金
4.碟板-不锈钢
5.密封圈-食品级橡胶
6.轴套-尼龙
VFS蝶阀技术参数

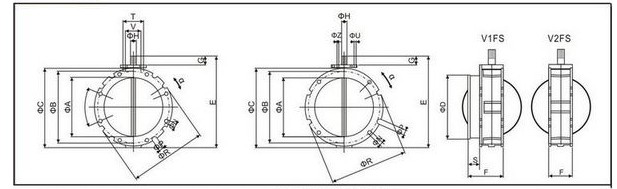

单法兰套筒连接蝶阀
TYPE | φA | φB | φC | Φd | E | F | G | φH | N | P | φR | α | S | T | U | V | Z | kg |
VIFS 100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22*19 | 14*4 | 4*20 | 220 | 22°30 | 40 | 80 | M12 | 50 | M10 | 4 |
VIFS 150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22*19 | 14*4 | 4*20 | 228 | 22°30 | 40 | 80 | M12 | 50 | M10 | 5 |
VIFS 200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22*19 | 14*4 | 4*20 | 278 | 22°30 | 40 | 80 | M12 | 50 | M10 | 6.5 |
VIFS 250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22*19 | 14*8 | 8*20 | 325 | 11°15 | 40 | 80 | M12 | 50 | M10 | 8. |
VIFS 300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22*19 | 14*8 | 16*20 | 375 | 5°41 | 40 | 80 | M12 | 50 | M10 | 10 |
VIFS 350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28*25 | 14*8 | 8*20 | 440 | 10° | 40 | 80 | M12 | - | - | 16 |
VIFS 400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28*25 | 14*8 | 16*20 | 530 | 4°30 | 40 | 80 | M12 | - | - | 20.5 |

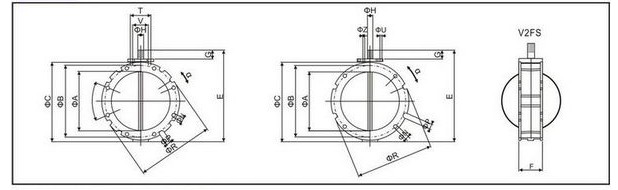

双法兰连接蝶阀
TYPE | φA | φB | φC | E | F | G | φH | N | P | φR | α | T | U | V | Z | kg |
V2FS 100 | 95 | 180 | 220 | 250 | 77 | 35 | 22*19 | 14*4 | 4*20 | 220 | 22°30 | 80 | M12 | 50 | M10 | 4 |
V2FS 150 | 150 | 200 | 228 | 290 | 77 | 35 | 22*19 | 14*4 | 4*20 | 228 | 22°30 | 80 | M12 | 50 | M10 | 5 |
V2FS 200 | 200 | 250 | 278 | 340 | 77 | 35 | 22*19 | 14*4 | 4*20 | 278 | 22°30 | 80 | M12 | 50 | M10 | 6.5 |
V2FS 250 | 250 | 300 | 328 | 390 | 77 | 35 | 22*19 | 14*8 | 8*20 | 325 | 11°15 | 80 | M12 | 50 | M10 | 8. |
V2FS 300 | 300 | 350 | 378 | 440 | 77 | 35 | 22*19 | 14*8 | 16*20 | 375 | 5°41 | 80 | M12 | 50 | M10 | 10 |
V2FS 350 | 350 | 400 | 440 | 530 | 85 | 50 | 28*25 | 14*8 | 8*20 | 440 | 10° | 80 | M12 | - | - | 16 |
V2FS 400 | 400 | 470 | 530 | 580 | 85 | 50 | 28*25 | 14*8 | 16*20 | 530 | 4°30 | 80 | M12 | - | - | 20.5 |
食品级蝶阀
TYPE | φA | φB | φC | E | F | G | φH | N | P | φR | α | T | U | V | Z | kg |
V2FS 100 | 90 | 180 | 220 | 250 | 84 | 35 | 22*19 | 14*4 | 4*20 | 220 | 22°30 | 80 | M12 | 50 | M10 | 4 |
V2FS 150 | 145 | 200 | 228 | 290 | 84 | 35 | 22*19 | 14*4 | 4*20 | 228 | 22°30 | 80 | M12 | 50 | M10 | 5 |
V2FS 200 | 195 | 250 | 278 | 340 | 84 | 35 | 22*19 | 14*4 | 4*20 | 278 | 22°30 | 80 | M12 | 50 | M10 | 6.5 |
V2FS 250 | 245 | 300 | 328 | 390 | 84 | 35 | 22*19 | 14*8 | 8*20 | 325 | 11°15 | 80 | M12 | 50 | M10 | 8. |
V2FS 300 | 295 | 350 | 378 | 440 | 84 | 35 | 22*19 | 14*8 | 16*20 | 375 | 5°41 | 80 | M12 | 50 | M10 | 10 |
阀门驱动装置

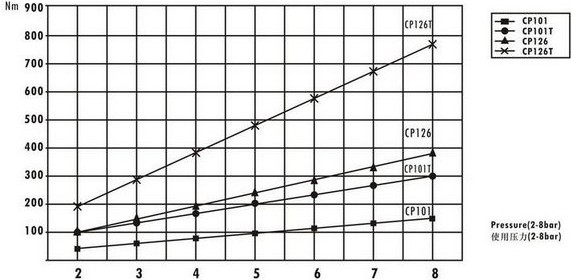

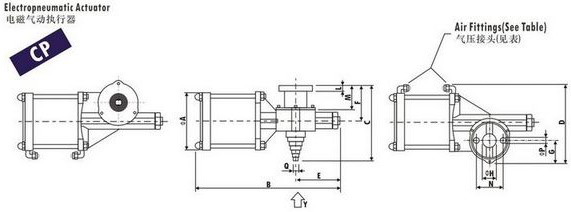

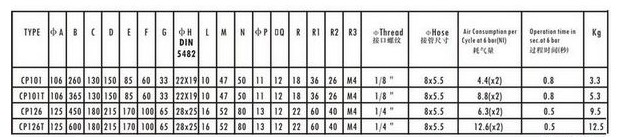

气动执行机器
CP型活塞式电磁气动驱动器适合于控制VFS型蝶阀，VSS型球阀以及DVA型双向分流阀的开启和关闭性能-特型
工作压力：2~8 bar(29~116PSI)
CP型驱动器上的花键轴和轴套连接符合DIN 5482标准
坚固而紧凑的设计
可与WAM生产的其他类型驱动器互换
选项和附件
位置信号显示装置MIC23
5/2电磁阀 V5V80和V5V40、VS520
电磁线圈 24-48-110-220V 直流或50Hz交流

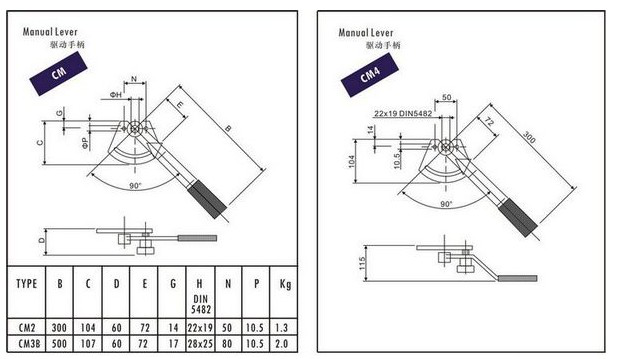

驱动手柄
描述
CM型驱动手柄适合于控制VFF，VFS型蝶阀，VSS型球阀以及DVA型双向分流阀的开启和关闭
功能
CM型驱动手柄上的花键轴和轴套连接符合DIN 5482标准。
性能-特性-益处
·可与WAM生产的其他类型驱动器互换
·持久耐用
·高协调性
位置信号显示装置
微型信号开关盒
MIC23微型信号开关盒适合于CP型执行机构，AE型执行机构开启和关闭输出信号的反馈
性能-特性
防护等级：IP67/NEMA4&4X(标准) IP68(选项)
外壳设计坚固紧凑
开关位置可由指示器清楚辨识
安装方便
坚固漂亮的设计
高强度PC壳体
装置凸轮，可任意调节凸轮位置定位发讯
选项和技术参数
标准防护：IP67，可选IP68
机械开关：2SPDT开关
触电：250VAC/16A、400VAC/10A
单线接口:（标准），PG9
接线端子：5点（0.08-2.5mm2）
