一、概述

气动调节蝶阀是一种低负载型蝶阀，主要适用于对低压介质的流量、压力控制。它是由扁平式铸造阀体和双活塞式气动执行机构二部分组成。该系列蝶阀具有结构简单、操作方便、重量轻等特点，用于石油、化工、冶金、电站和轻工等行业的自动控制。

主要特点

气动通风蝶阀该系列气动调节蝶阀的阀体采用钢板焊接结构，阀体按其结构分为开放型和后座型二种（见图二）

开放型为无阀座结构，因此泄漏量较大，后座型式在开放型机构的基础上增加了阀座。因而其泄漏量较开放型结构有较大改善。

阀盖形式分为标准型和外轴承型二种，标准型适用于口径DN500以下，外轴承型适用于口径DN600以上。执行机构采用进口的双活塞气动执行机构,具有输出力大而平稳、机构轻巧、重量轻等优点。

阀体

型式扁平式焊接阀体

公称通径100、150、200、250、300、400、450、500、600、700、800、900、1000、1100、1200、1300、1400mm

公称压力PN0.25、0.6、1.0、1.6MPa

ANSI 125#、150#

JIS 2k、5k、10k(JIS 2k仅限于450以上口径)

连接型式法兰连接：RF、FF

法兰标准：JB/79.1-94 ANSI B16.104

材料碳钢20、1Cr18Ni9、1Cr18Ni12Mo2Ti SS41、SUS304、SUS316

上阀盖标准型

填料柔性石墨-20~+450℃（碳钢阀体）

-40~+450℃（不锈钢阀体）

执行机构

型式GTX单作用气动活塞执行机构（带弹簧复位）

GTD双作用气动活塞执行机构

供气压力0.4~0.7MPa

气源接口1/4NPT

阀作用型式单作用：气关式或气开式

双作用：根据信号转换控制阀开、阀关

阀内组件

阀板形状中心旋转式（开放型—无阀座结构、后座型—有阀座结构）

阀板材质碳钢20、1Cr18Ni9、SS41、SUS304、SUS316

阀板转角60°、90°
轴材料2Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti

流量特性近似等百分比

附件（根据要求配置）

定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，气动加速器，保位阀，其它。

性能

基本误差带定位器：≤±2％

回差带定位器：≤2％

死区≤1％

允许泄漏量≤2.5％×阀额定容量（开放型） ≤1％×阀额定容量（后座型）

二、整机工作原理

当把手轮机构打到自动档的情况下，执行机构上的电磁阀接收到信号后，压缩空气进入活塞式执行机构气缸，从而推动活塞移动，活塞上的连杆带动执行机构主轴旋转，主轴上的连接套带动连接轴，阀杆，球芯旋转，使阀打开或关闭，从而完成对介质通、断的控制。在把手轮机构打到手动控制时，可以手动控制阀的开启、关闭和调节，当阀芯转到你所期望的开度时，手轮机构实现自锁。

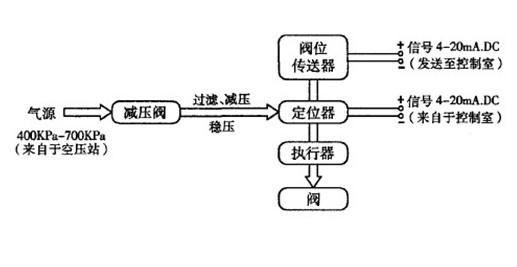

（1）调节型

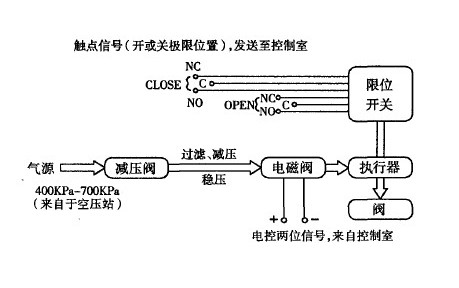

（2）切断型

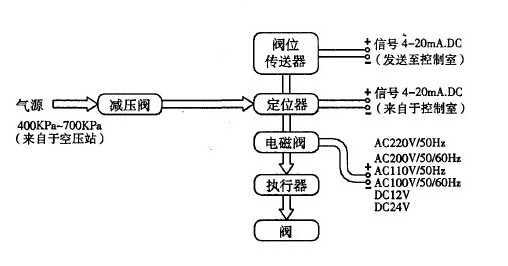

（3）调节切断型

用户现场配管配线要求：电磁阀：配二芯线一根

压缩空气配管大小：限位开关：配四芯线一根

见蝶阀+活塞执行机构标准配置表，配管数量：一根

电气配线如下：

定位器：输入信号配二芯线一根

阀位传送器：配二芯线一根

备注：依据原理图中附件的不同配置而选择相应的配线。

主要参数

公称通径（mm）		80	100	125	150	200	250	300	350	400	450	500
流量系数	90°	320	560	900	1280	2300	3500	5200	6800	9000	11000	14000
流量系数	70°	158	278	425	610	1040	1700	2480	3300	4350	5500	6800
公称通径（mm）		600	700	800	900	1000	1200	1400	1600	1800	2000
流量系数	90°	20500	28000	36400	46000	57000	81000	95000	125000	155000	175000
流量系数	70°	9800	14000	173000	23000	27000	39000	46000	61000	——	——
额定行程		调节型：70°；两位型：90°
公称压力		标准产品0.6、1.0、1.6MPa
流量特性		近似等百分比
可调范围		70° 20：1；90° 30:1
作用形式		气开式、气关式
法兰标准		对夹式连接或符合JB78-59、JB79-59标准、可按JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等标准订货生产

注：公称压力、公称通径超出列表范围的产品可与本公司商洽解决

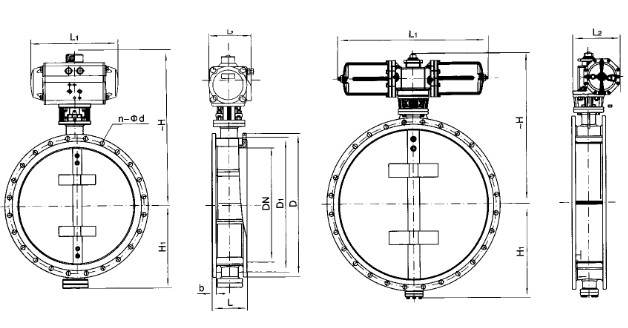

三、主要外形及连接法兰尺寸

HYD641W-PN2.5-6.0(0.25-0.6MPa)

公称通径DN	外形尺寸					连接尺寸				执行器型号
	外形尺寸					PN2.5、PN6.0
	L1	L2	H	H1	L	D	D1	D2	n-φd
50	141	71	286	70	100	140	110	88	4-14	AT050D
65	141	71	306	80	100	160	130	108	4-14	AT050D
80	141	71	334	95	100	190	150	124	4-18	AT050D
100	159	83	354	105	100	210	170	144	4-18	AT063D
125	159	83	384	120	100	240	200	174	8-18	AT063D
150	211	95	409	132	100	265	225	199	8-18	AT075D
200	248	107	593	160	120	320	280	254	8-18	AT088D
250	248	107	650	187	120	375	335	309	12-18	AT088D
300	269	123	715	220	120	440	395	363	12-22	AT100D
350	269	123	814	245	140	490	445	413	12-22	AT100D
400	315	141	863	270	140	540	495	463	16-22	AT115D
450	345	152	918	297	160	595	550	518	16-22	AT125D
500	409	172	1016	322	160	645	600	568	20-22	AT145D
600	438/750	187210	1128	377	180	755	705	667	20-26	AT160D/AW13
700	550/750	215/210	1233	430	180	860	810	772	24-26	AT190D/AW13
800	550/900	215/275	1344	487	200	975	920	878	24-30	AT190DAW17
900	550/900	215/275	1560	537	200	1075	1020	978	24-30	AT190DAW17
1000	550/900	215/275	1660	587	220	1175	1120	1078	28-30	AT190DAW17
1200	550/900	215/275	1890	687	240	1405	1340	1295	32-33	AT190DAW17
1400	600/900	215/275	2670	760	260	1630	1560	1510	36-36	AT210D/AW17
1600	633/900	215/275	2810	895	280	1830	1760	1710	40-36	AT240D/AW17
1800	633/1180	262/365	3020	995	300	2045	1970	1918	44-39	AT240D/AW20
2000	730/1800	330/365	3220	1095	320	2265	2180	2125	48-42	AT270D/AW20

四、选购气动阀门需确定以下几个参数

产品名称：

产品型号：

公称压力：

公称通径：

阀体材质：

连接方式：

气动执行器系列：双作用往复式（二位开关式）或单作用弹簧复位式（常闭或常开式）

类型：双作用气缸，单作用气缸

电磁阀电源：AC220V、380V、110V，DC24V

防护类型：普通型、防爆型

附件（可多选）：电磁阀、空气过滤减压阀、限位开关、手轮传动装置、电气阀门定位器

介质名称：

介质温度：

使用压力：
