气动软密封蝶阀（调节阀/开关型），可采用智能控制与定位、与西门子公司生产的电气阀门定位器或国产电气阀门定位器配套，输入4~20mA DC信号及0.5~0.7Mpa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。
特点
气动软密封蝶阀（调节阀/开关型）具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离集中控制或就地控制。
工作原理和结构
气动调节蝶阀由气动活塞式执行机构与蝶阀组合构成。（如图GT系列气动执行机构相同规格有双作用式、单作用式(弹簧复位)；）
标准旋转轴角度可调节-5～+50范围；所有滑动部件采用塑料轴承衬套、导向，保持最小摩擦力，并有效地抵抗磨损；外壳表面阳
极化电镀，防腐蚀保护；旋转轴镀硬质镍磷合金；螺丝、 螺母为不锈钢；单作用式弹簧预装在弹簧座内，很容易装配或增补弹簧
数量；连接、安装接口标准化模块设计，方便配装球阀、蝶阀、信号盒及控制附件；可选择旋转方向顺时针旋转或逆时针旋转；
两端调节螺丝可调节小于标定角度调整。特殊的腐蚀环境可采用不锈钢外壳。
蝶阀是在圆柱形的阀体通道内，安有一个圆盘状蝶形阀板，它绕着轴线作0~ 90°旋转。蝶板处在0°时，阀门全闭，旋转到90度时，则阀门全开。蝶阀结构简单、体积小、重量轻，操作灵活、安装方便、流通能力大等优点，旋转90°即可快速启闭。蝶阀具有较好的流量控制特性，蝶阀处于完全开启位置时，只有蝶形阀板厚度是介质流经阀体时的唯一阻力，所产生的压力降较小。蝶阀与管道连接有对夹式、法兰式和对焊连接等几种。对夹式蝶阀是用双头螺栓将阀门夹接在两管道法兰之间。法兰式 蝶阀是阀门上带有法兰，用螺栓将阀门两端法兰与管道上的法兰连接起来。还有一种就是蝶阀体与管道直接焊接，用于高压管道。蝶阀采用三偏心的密封结构，使阀门在开启、关闭过程中既可减少阀座与蝶板密封面之间的磨损，使阀门开启阻力小，并具有越关越紧的功能。蝶阀的密封结构是蝶阀的关键部分，直接关系到蝶阀的整体性能，决定它的寿命与效果。蝶阀有弹密封和金属硬密封两种基本密封形式。弹性金属硬密封的密封力依靠弹性环产生微量变形与阀座吻合严密，而开启时变形消失，并迅速脱离密封面，能在较高温度和较高压力下使用。不同的密封形式适用于不同介质和介质的温度。

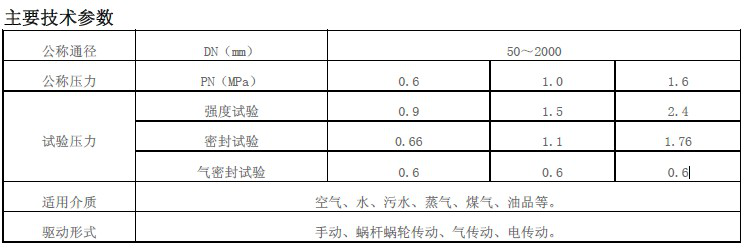

主要技术数据
1、阀体
公称通径：50~1400mm
公称压力：PN1.0～4.0 Mpa
连接形式：法兰式按JB78-59、JB79-59
材料：WCB、HT200、ZG251、ZG1Cr18Ni9Ti、
ZG1Cr18Ni12MoTi、CF8、CF8M衬四氟乙烯
温度范围：常温-40℃~180℃、中温-40℃~+450℃
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉编织填料、柔性石墨
2、阀内组件
阀芯型式：阀板
流量特性：直线性
材料：Icr18Ni9Ti、0Or17Ni12Mo2
阀座材料：四氟乙烯（PTFE）、橡胶图2
阀杆材料：不锈钢、衬四氟乙烯
可调比：100：1

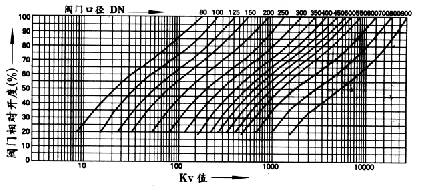

3、理想固有流量特性
图3
4、执行机构
气缸形式：单缸式或双缸式
气缸工作压力：0.4~0.7Mpa
气缸开关时间：双作用式1~5秒
气缸空耗量：1~131L
电磁阀电源：220V AC、24V AC

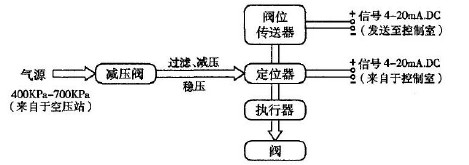

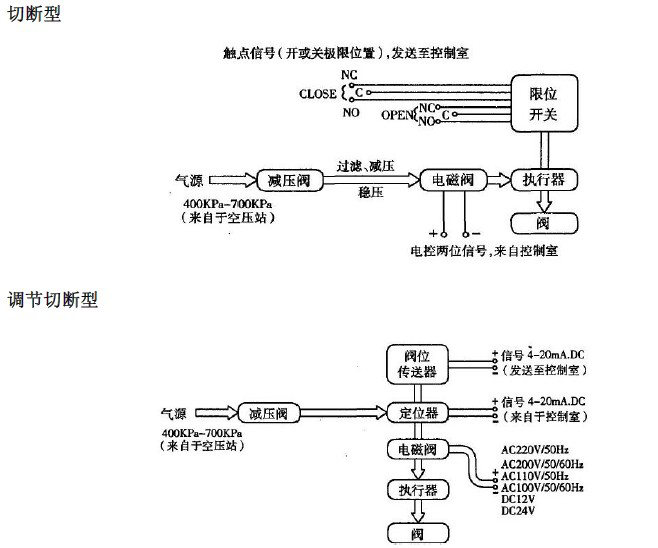

5、整机电、气管线连接图
调节型
用户现场配管配线要求
◇压缩空气配管大小：
见蝶阀+活塞执行机构标准配置表，配管数量：一根
◇电气配线如下：
定位器：输入信号配二芯线一根
阀位传送器：配二芯线一根
电磁阀：配二芯线一根
限位开关：配四芯线一根
备注：根据原理图中附件的不同的配置而选择相应的配线。
安装尺寸
1、D671X(F)对夹式气动蝶阀外形及连接尺寸
图4
单位：mm
公称通径DN | 外形尺寸 | 连接尺寸 |
L | H | H1 | 1.0MPa | 1.6MPa |
D | Z-d | D | Z-d |
50 | 43 | 400 | 112 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 420 | 115 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 438 | 120 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 524 | 138 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 570 | 164 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 635 | 175 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 690 | 205 | 295 | 8-22 | 295 | 12-22 |
250 | 68 | 767 | 240 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 890 | 290 | 400 | 12-22 | 410 | 12-26 |
350 | 78 | 952 | 320 | 460 | 16-22 | 470 | 16-26 |
400 | 102 | 1070 | 350 | 515 | 16-26 | 525 | 16-30 |
450 | 114 | 1140 | 380 | 565 | 20-26 | 585 | 20-33 |
500 | 127 | 1200 | 410 | 620 | 20-26 | 650 | 20-33 |
2、
D641X(F)法兰式气动蝶阀
图5
单位：mm
公称通径DN | 结构长度L（标准值） | 外形尺寸（参考值） | 连接尺寸（标准值） |
PN1.0MPa | PN1.6MPa |
L | H1 | L1 | L2 | D1 | D | z-d | D1 | D | z-d |
50 | 108 | 63 | 140 | 50 | 125 | 165 | 4-18 | 125 | 165 | 4-18 |
65 | 112 | 70 | 164 | 70 | 145 | 185 | 4-18 | 145 | 185 | 4-18 |
80 | 114 | 83 | 190 | 70 | 160 | 200 | 8-18 | 160 | 200 | 8-18 |
100 | 127 | 105 | 210 | 70 | 180 | 220 | 8-18 | 180 | 220 | 8-18 |
125 | 140 | 115 | 210 | 70 | 210 | 250 | 8-18 | 210 | 250 | 8-18 |
150 | 140 | 137 | 276 | 102 | 240 | 285 | 8-22 | 240 | 285 | 8-22 |
200 | 152 | 164 | 378 | 125 | 295 | 340 | 8-22 | 295 | 340 | 12-22 |
250 | 165 | 206 | 432 | 125 | 350 | 395 | 12-22 | 355 | 406 | 12-26 |
300 | 178 | 230 | 524 | 160 | 400 | 445 | 12-22 | 410 | 460 | 12-26 |
350 | 190 | 248 | 524 | 160 | 460 | 505 | 16-22 | 470 | 520 | 16-26 |
400 | 216 | 289 | 648 | 200 | 515 | 565 | 16-26 | 525 | 580 | 16-30 |
450 | 222 | 320 | | | 565 | 615 | 20-26 | 585 | 640 | 20-30 |
500 | 229 | 343 | | | 620 | 670 | 20-26 | 650 | 715 | 20-33 |
注：结构长度本公司优先采用短系列，如需长系列订货时请注明。
订货须知
1、产品型号与名称；
2、公称通径DN（mm）；
3、公称压力；
4、流量特性；
5、阀体材质与密封要求；
6、额定流量系数；
7、介质种类和温度范围；
8、阀前后压力（压差）；
9、气源气压和控制信号；
10、其它特殊要求 。
