气动法兰式硬密封蝶阀采用三偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量。

选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。

一、产品特点及优点

气动三偏心蝶阀顾名思义，就是给蝶阀了做了三次偏心，这种设计工艺使得三偏心蝶阀拥有广泛的应用领域，它不仅具备了软密封蝶阀那样良好的密封性能，同时拥有硬密封蝶阀耐高温高压的特性。之所以拥有这些优点，得益于三偏心蝶阀独特的结构。

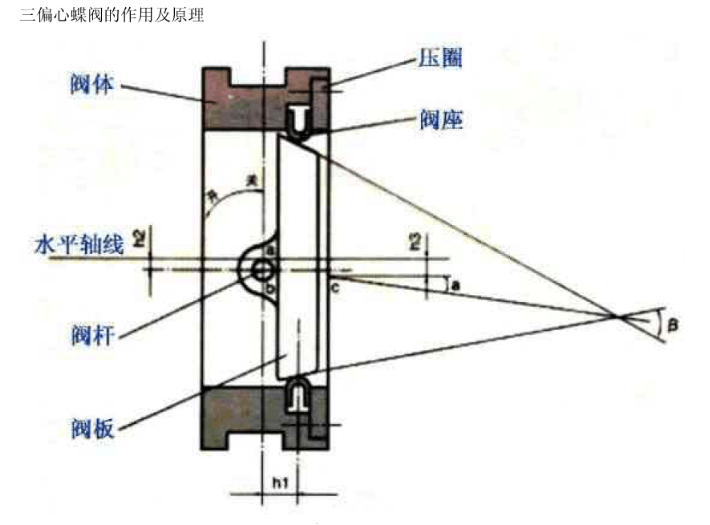

三偏心蝶阀结构图

三偏心蝶阀的三个三篇分别是指：

第1个偏心：阀轴位于阀板轴后面，使得密封能够完全紧密环绕接触整个阀座。

第2个偏心：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。

第3个偏心：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

三偏心蝶阀巧妙的把三偏心都放在了阀板上，在阀板的外边缘采用部分外球面结构。此结构需使用自行设计的简单夹具在数控机床上完成，外偏心球面经抛光处理达到粗糙度Ra0.4，球面镀铬或堆司太莱合金，硬度达到HRC45～60。

把偏心角放在阀板上，阀座用压圈压在阀体上，解决了普通三偏心蝶阀加工中遇到的困难，阀体、阀板、阀座配对使用不能互换，损坏之后维修成本过高等一系列问题，且所有零件模块化，库房管理简单，加工简单、维修方便，降低备件成本。

三偏心蝶阀适合制作大口径阀门，可以广泛应用到石油的输送管道切断，冶金钢厂，煤气总管道调节、切断，化工冶炼装置介质调节切断，水处理设备进、出水调节切断，热电站的冷却水系统，天然气，碱液，海水、酸液等行业中

二、应用标准

1.质量保证：ISO9001

2.设计：参照GB12338，MSS－SP－68

3.结构体长度：参照GB12221－89

4.法兰标准：JB/T79.1－94；ANSI；JIS；DIN及其它标准

5.测试标准：GB/T4213－92，API598

三、工作原理

气动执行机构提供阀板开启和关闭所需的扭矩，所需供气压力为：400KPa－700KPa(最高1000KPa),供气压力增加，其输出力矩会增大。当需对阀门开度进行调节时，需配置定位器，此时输入信号（标准电信号4~20mA）变化时，通过定位器精确的控制性能，按照力平衡原理，使阀门动作并准确定位。如配用智能阀门定位器，则可接受现场总线信号。如配上阀位传送器，则可将阀门实际开度以电信号反馈回控制室。当需阀门执行开关两位功能时，需配置电磁阀，以它的通断来控制执行机构的进、排气孔工作，从而完成输出力矩转向且让阀门迅速打开或关闭。为了在断电或断气时阀门复位，可选用弹簧复位执行机构。为了使气源压力稳定，可以在执行机构之前加入减压阀，同时，为了在气源压力降低或发生故障时保持阀门位置，可以在执行机构之前加入锁止阀。为了将阀门在开、关位置状态以电信号反馈给控制室，可以在执行机构顶部加入限位开关。当系统出现故障时，可以使用手轮取代执行机构输出力矩让阀板转动。手动自动之间切换自如。

公称通径DN（mm）		50-2000（DN800以上请与公司市场营销部或技术部联系）
公称压力PN（Mpa)		1.6	2.5		4.0
公称压力（Mpa)	强度试验	2.4	3.75		6.0
	密封试验	1.76	2.75		4.4
材料\材料代号		C	P		R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟不锈钢
	填料	四氟柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类	醋酸类
	适用温度	碳钢：-29℃～425℃不锈钢：-40℃～550℃
执行器	型号	GT系列、AT系列、AW系列
	气源压力	0.4-0.7Mpa

额定CV值

DN阀门口径	50	80	100	125	150	200	250	300	350	400	450	500	600
60°开度	80	130	240	380	650	1130	1800	2510	3300	4280	5440	6760	9710
90°开度	160	265	490	770	1350	2350	3640	5020	6900	9030	11950	14000	2060
DN阀门口径	700	800	900	1000	1100	1200	1300	1400	1600	1800	2000	2400
60°开度	13620	17890	22190	25990	32500	38800	45500	51400
90°开度	27880	36540	44950	57630	67700	600	96600	109600

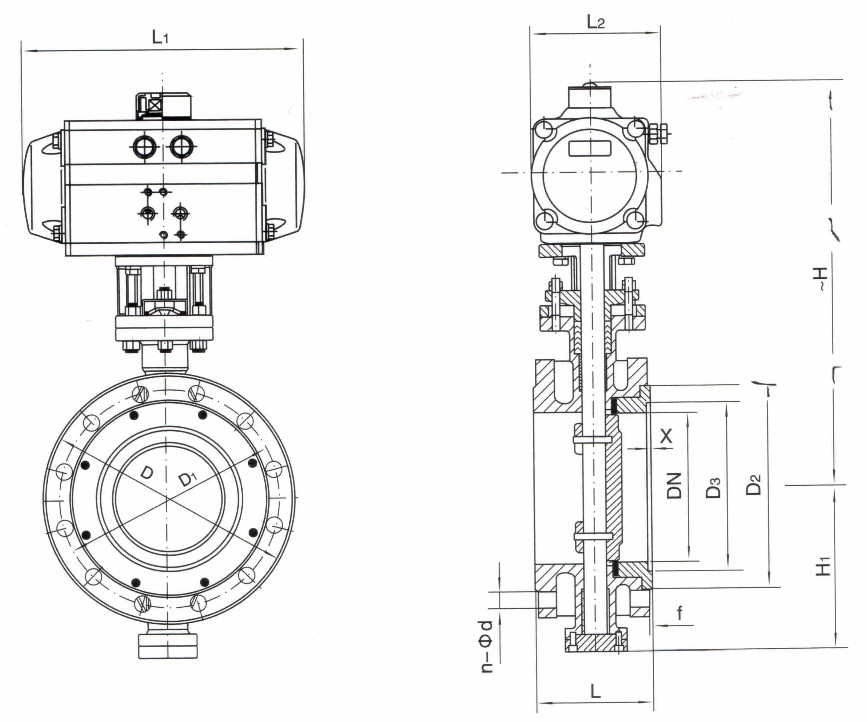

主要外形及连接尺寸D643(H、Y、F)-16(1.6MPpa)主要外形及连接尺寸D643(H、Y、F)-16(1.6MPpa)

主要外形及连接尺寸D643(H、Y、F)-16(1.6MPpa)

公称通径 DN	外形尺寸					连接尺寸					执行器型号
公称通径 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	执行器型号
50	108	164/214	75/91	277/205	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/315	75	185	145	118	3	4-φ18	GTD65/GTE80
80	114	190/246	91/101	365/375	85	200	160	132	3	8-φ18	GTD80/GTE90
100	127	210/295	101/112	420/436	130	220	180	156	3	8-φ18	GTD90/GTE100
125	140	247/398	112/139	436/462	175	250	210	184	3	8-φ18	GTD100/GTE125
150	140	308/478	139/176	466/543	190	285	240	211	3	8-φ22	GTD125/GTE160
200	152	378/724	176/228	593/665	215	340	295	266	3	12-φ22	GTD160/GTE210
250	165	432/928	206/275	682/752	265	405	355	319	3	12-φ26	GTD190/GTE255
300	178	524/928	228/275	725/772	305	460	410	370	4	12-φ26	GTD210/GTE255
350	190	648/1033	275/324	832/880	340	520	480	429	4	16-φ26	GTD255/GTE300
400	216	648/1129	275/380	862/968	360	580	525	480	4	16-φ30	GTD255/GTE350
450	222	715/1845	324/527	945/1005	400	640	585	548	4	20-φ30	GTD300/AW28S
500	229	795/1845	380/527	1058/1060	430	715	650	609	4	20-φ33	GTD350/AW28S
600	267	795/2605	380/545	1108/1195	490	840	770	720	5	20-φ36	GTD350/AW35S
700	292	1380/2605	1170/1255	1170/1255	555	910	840	794	5	24-φ36	AW28/AW35S
800	318	1860/2605	1325/1365	1325/1365	620	1025	950	901	5	24-φ39	AW35/AW40S

注：数据XXX/XXX分别是气动执行器双作用式/单作用式<弹簧复位>。
根据不同的阀门扭矩，使用介质选配，不同的执行器型号，其相关尺寸随之变化。
GT系列气动执行器可配至DN600，AW系列气动执行器可配蝶阀至DN200--1600。

主要外形及连接尺寸主要外形及连接尺寸D643(H、Y、F)-25(2.5MPpa)

公称通径 DN	外形尺寸					连接尺寸					执行器型号
公称通径 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	执行器型号
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/325	75	185	145	118	3	8-φ18	GTD65/GTE90
80	114	190/295	91/112	365/391	85	200	160	132	3	8-φ18	GTD80/GTE100
100	127	210/340	101/127	420/457	130	235	190	156	3	8-φ22	GTD90/GTE115
125	140	247/395	112/139	436/462	175	270	220	184	3	8-φ26	GTD100/GTE125
150	140	308/438	139/176	466/543	190	300	250	211	3	8-φ26	GTD125/GTE160
200	152	378/724	176/228	593/665	215	360	310	274	3	12-φ26	GTD160/GTE210
250	165	432/928	206/275	682/752	265	425	370	330	3	12-φ30	GTD190/GTE255
300	178	524/1033	228/324	702/820	305	485	430	389	4	16-φ30	GTD210/GTE300
350	190	648/1129	275/380	832/938	340	555	490	448	4	16-φ33	GTD255/GTE350
400	216	715/1129	324/380	910/968	360	620	550	503	4	16-φ36	GTD300/GTE350
450	222	795/1845	380/527	1005/1010	400	670	640	548	4	20-φ36	GTD350/AW28S
500	229	795/1845	380/527	1058/1065	430	730	660	609	4	20-φ36	GTD350/AW28S
600	267	1380/2605	507/545	1110/1195	490	845	770	770	4	20-φ39	AW28/AW35S
700	292	1860/2605	545/545	1255/1295	555	960	875	875	5	24-φ42	AW28/AW40S
800	318	1860/2605	545/545	1325/1365	1085	1085	990	990	5	24-φ48	AW35/AW40S

主要外形及连接尺寸D643(H、Y、F)-40（40MPpa）

公称通径 DN	外形尺寸					连接尺寸					执行器型号
公称通径 DN	L	L1	L2	H	H1	D	D1	D2	f	n-φd	执行器型号
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	190/295	91/112	310/341	75	185	145	118	3	8-φ18	GTD80/GTE100
80	114	210/340	106/127	375/412	85	200	160	132	3	8-φ18	GTD90/GTE115
100	127	247/398	139/176	436/462	130	235	190	156	3	8-φ22	GTD100/GTE125
125	140	308/478	176/228	13	175	270	220	184	3	8-φ26	GTD125/GTE160
150	140	378/724	228/324	543/615	190	300	250	211	3	8-φ26	GTD160/GTE210
200	152	524/1030	275/380	665/760	215	375	320	284	3	12-φ26	GTD210/GTE300
250	165	648/1129	324/460	752/858	265	450	385	315	3	12-φ33	GTD255/GTE350
300	178	715/1129	380/460	820/880	305	515	450	409	4	16-φ33	GTD300/AW28S
350	190	795/1845	460/545	938/940	340	580	610	465	4	16-φ36	GTD350/AW28S
400	216	715/1129	380/527	970/1055	360	660	585	535	4	16-φ39	AW28/AW35S
450	222	1380/2605	545/545	1005/1090	400	685	610	560	4	20-φ39	AW28/AW35S
500	229	1860/2605	545/545	1145/1185	430	755	670	615	4	20-φ42	AW35/AW40S
600	267	1860/2605	545/545	1195/1235	490	890	795	735	4	20-φ48	AW35/AW40S

主要外形及连接尺寸D673(H、Y、F)-16(1.6Mpa)

公称通径 DN	外形尺寸					连接尺寸			执行器型号 *
公称通径 DN	L	L1	L2	H	H1	D	D1	n-φd	执行器型号 *
50	43	164214	75/91	277/205	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/315	75	185	145	4-φ18	GTD65/GTE80
80	46	190/246	91/101	365/375	85	200	160	8-φ18	GTD80/GTE90
100	52	210/295	101/112	420/436	130	220	180	8-φ18	GTD90/GTE100
125	56	247/398	112/139	436/462	175	250	210	8-φ18	GTD100/GTE125
150	56	308/478	139/176	466/543	190	285	240	8-φ22	GTD125/GTE160
200	60	378/724	176/228	593/665	215	340	295	12-φ22	GTD160/GTE210
250	68	432/928	206/275	682/752	265	405	355	12-φ26	GTD190/GTE255
300	78	524/928	228/275	725/772	305	460	410	12-φ26	GTD210/GTE255
350	78	648/1033	275/324	832/880	340	520	470	16-φ26	GTD255/GTE300
400	102	648/1129	275/380	862/968	360	580	525	16-φ30	GTD255/GTE350
450	114	715/1845	324/527	945/1005	400	640	585	20-φ30	GTD300/AW28S
500	127	795/1845	380/527	1058/1060	430	715	650	20-φ33	GTD350/AW28S
600	154	795/2605	380/545	1108/1195	490	840	770	20-φ36	GTD350/AW35S
700	165	1380/2605	527/545	1170/1255	555	910	840	24-φ36	AW28/AW35S
800	190	1860/2605	545/545	1325/1365	620	1025	950	24-φ39	AW35/AW40S

注：数据XXX，XXX分别是气动执行器双作用式/单作用式(弹簧复位)。
*根据不同的阀门扭矩、使用介质选配，不同的执行器型号．其相关尺寸随之变化。
GT系列气动执行器可配至DN600，AW系列气动执行器可配蝶阀至DN200～1600。

主要外形及连接尺寸D673(H、Y、F)-25(2.5Mpa)

公称通径 DN	外形尺寸					连接尺寸			执行器型号 *
公称通径 DN	L	L1	L2	H	H1	D	D1	n-φd	执行器型号 *
50	43	164/214	75/91	277/305	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/325	75	185	145	8-φ18	GTD65/GTE90
80	46	190/295	91/112	365/391	85	200	160	8-φ18	GTD80/GTE100
100	52	210/340	101/127	420/457	130	235	190	8-φ22	GTD90/GTE115
125	56	247/395	112/139	436/462	175	270	220	8-φ26	GTD100/GTE125
150	56	308/438	139/176	466/543	190	300	250	8-φ26	GTD125/GTE160
200	60	378/724	176/228	593/665	215	360	310	12-φ26	GTD160/GTE210
250	68	432/928	206/275	682/752	265	425	370	12-φ30	GTD190/GTE255
300	78	524/1033	228/324	702/820	305	485	430	16-φ30	GTD210/GTE300
350	78	648/1129	275/380	832/938	340	555	490	16-φ33	GTD255/GTE350
400	102	715/1129	324/380	910/968	360	620	550	16-φ36	GTD300/GTE350
450	114	795/184	380/527	1005/1010	400	670	640	20-φ36	GTD350/AW28S
500	127	795/1845	280/527	1058/1065	430	730	660	20-φ36	GTD350/AW28S
600	154	1380/2605	507/545	1110/1195	490	845	770	20-φ39	Aw28/AW35S
700	165	1860/2605	545/545	1255/1295	555	960	875	24-φ42	Aw35/AW40S
800	190	1860/2605	545/545	1325/1365	620	1085	990	24-φ48	AW35/AW40S

主要外形及连接尺寸D673(H、Y、F)-40(4.0MPpa)

公称通径 DN	外形尺寸,					连接尺寸			执行器型号 *
公称通径 DN	L	L1	L2	H	H1	D	D1	n-φd	执行器型号 *
50	43	164/214	75/91	277/305	65	165	125	4-φ18	GTD65/GTE80
65	46	190/295	91/112	310/341	75	185	145	8-φ18	GTD80/GTE100
80	46	210/340	106/127	375/412	85	200	160	8-φ18	GTD90/GTE115
100	52	247/398	139/176	436/462	130	235	190	8-φ22	GTD100/GTE125
125	56	308/478	176/228	462/513	175	270	220	8-φ26	GTD125/GTE160
150	56	378/724	228/324	543/615	190	300	250	8-φ26	GTD160/GTE210
200	60	524/1030	275/380	665/760	215	375	320	12-φ30	GTD210/GTE300
250	68	648/1129	324/460	752/858	265	450	385	12-φ33	GTD255/GTE350
300	78	715/1845	380/460	820/880	305	515	450	16-φ33	GTD300/AW28S
350	78	795/1845	460/545	938/940	340	580

四、选购气动阀门需确定以下几个参数

产品名称：

产品型号：

公称压力：

公称通径：

阀体材质：

连接方式：

气动执行器系列：双作用往复式（二位开关式）或单作用弹簧复位式（常闭或常开式）

类型：双作用气缸，单作用气缸

电磁阀电源：AC220V、380V、110V，DC24V

防护类型：普通型、防爆型

附件（可多选）：电磁阀、空气过滤减压阀、限位开关、手轮传动装置、电气阀门定位器

介质名称：

介质温度：

使用压力：
