概述
电动V型调节球阀适用于高硬度的颗粒或有软颗粒但又有腐蚀性介质管道上作启闭之用。公称压力1.6MPa，适应温度≤200℃。与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度HRC90）。本阀具有的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。球体采用研磨设备及工艺制造，球园度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自润滑性，可取得好的密封性能。陶瓷良好的耐磨性，让本阀经久耐用。
型式同心角行程型
公称通径25~300mm
公称压力M级：（DN25~300）
JIS 10K、20k、30k
ANSI 150#、300#
PN1.6、2.5、4.0、6.4MPa
H级： （DN25~150）
JIS 40K、ANSI 600#、PN6.3
连接型式对夹式 法兰式
材 料WCB、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）(SCPH2、SCS13A、SCS14A)
上 阀 盖标准型（与阀体一起铸造）-45~400℃(参见表1)但请注意各种材质的使用温度、压力范围
填料聚四氟乙烯石棉填料、柔性石墨填料
执行机构
型式3610电子式电动执行机构（可配德国PSQ、国产DKJ、SJ及智能电动执行机构IWK系列）3410R电动执行机构
输入信号调节性：4~20mA·DC 1-5V·DC
两位式：220VAC正反切换信号
阀位反馈信号4~20 mA·DC
电源电压220VAC,50Hz
380V/(IWK系列)
手动机构便携式手动曲柄
环境温度-10~+60℃,带加热器:-35~+40℃
阀作用型式电关式或电开式
阀内组件
阀芯形式带V型切口的部分球面形
流量特性近似等百分比特性
材料阀芯：不锈钢（1Cr18Ni9TI、1Cr18Ni12Mo2Ti、316L）耐腐蚀合金等
阀芯转角90°
性能
基本误差±1.0％回差 1.0％死区1.0％额定行程偏差2.5％
可调范围
300:1
结构特点
VQ947H型电子式电动调节型球阀由电子式执行机构和调节机构等部分组成。
执行机构
电子式电动执行机构的详细结构说明请参阅执行机构说明书。
工作原理
当执行机构的控制部分接受来自调节器的信号（输入信号4~2 0mA. DC或I~5V. DC）和来自开度检测部分的开度信号，将两信号比较并放大，向消除其差值的方向驱动和控制电机产生推力，通过连接来带动阀芯的移动，从而改变阀芯与阀座的流通面积，直到消除两部分的偏差，电机停止作，阀芯停止运动，以此来达到自动调节和切断的目的。
执行机构
电子式电动执行机构的详细结构说明请参阅执行器说明书。
装技术生产的高性能电动执行机构，机内有伺服系统，无需另配伺服放大器，关键部件控制器采用混合集成
电路，并用树脂浇注固化，经老化处理，可靠性高、防潮、防震。采用底座、曲柄方式安装时，曲柄零点的位置可在
0~360℃内任意确定。此外，执行机构具有过载保护、温度保护及力矩开关保护三项保护功能。
3810是3610系列执行机构的升级换代产品，除具有3610系列伺服系统内装，无需另配，关键部件控制器采
用先进的混合集成电路，并用树脂浇注固化老化，可靠性高、防潮、防震；具有过载保护、温度保护及力矩开
关保护三项保护功能等特点外，在方便使用方面做了大量的改进。
作为一种角行程执行机构，NA系列电动执行机构结构紧凑，即使安装在危险的作
业环境中也能保证其高可靠性和品质。NA系列电动执行机构还能在输出转矩60NM~2500NM
PSQ系列角行程电子式电动执行机构体积小、重量轻、功能强，伺服放大器内装，操作方便。
适用于对蝶阀、球阀、旋塞阀等90°角行程的调节及on/off动作。连接连杆后可用于风门及
档板的调节。可选方头输出阀连接。
Nucom系列角行程电子式电动执行机构与传统的空气式阀门驱动装置相比，精度高（分解度
1/250以上），牢固可靠，运转成本低，不需维护保养。可直接接受工业控制仪表或计算机等输
出的4~20mA.DC（1~5V.DC）信号，进行位置控制。

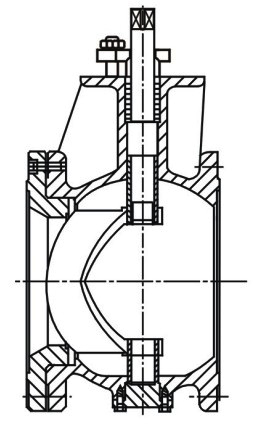

调节机构
主要由阀体、阀杆、球芯、阀座、填料压板等主要零部件组成。从作用方式上，它们分为电开、电关。当信号增加时，阀芯由关闭逐渐打开到全开位置为电开式；当信号增加时，阀芯由全开逐渐到全闭位置为电关式。
主要参数
公称通径（mm） | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系数 | 10 | 16 | 25 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 | 4000 |
额定行程 | 90° |
公称压力 | 1.6、4.0、6.4MPa |
流量特性 | V型：近似等百分比 |
可调范围 | 100:1、200:1、300:1 |
作用形式 | 电开式、电关式 |
法兰标准 | JB78-59、JB79-59、JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等标准 |
注：公称压力、公称通径超出列表范围的产品可与本公司商洽解决
主要零部件材料
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 左右体 | WCB | 8 | 填料 | PTFE |
2 | 阀体 | WCB | 9 | 填料压盖 | 2Cr13 |
3 | 衬套 | 复合工程陶瓷 | 10 | 支架 | Q235 |
4 | 球体 | 复合工程陶瓷 | 11 | 蜗杆装置 | |
5 | 阀座 | 复合工程陶瓷 | 12 | 螺柱 | 35 |
6 | 阀杆 | 2Cr13 | 13 | 螺母 | 25 |
7 | 垫片 | 石墨 | | | |
最大允许压差
允许压差与执行机构配置等有关，订货时应注明工作压差，便于生产厂家确定配置。

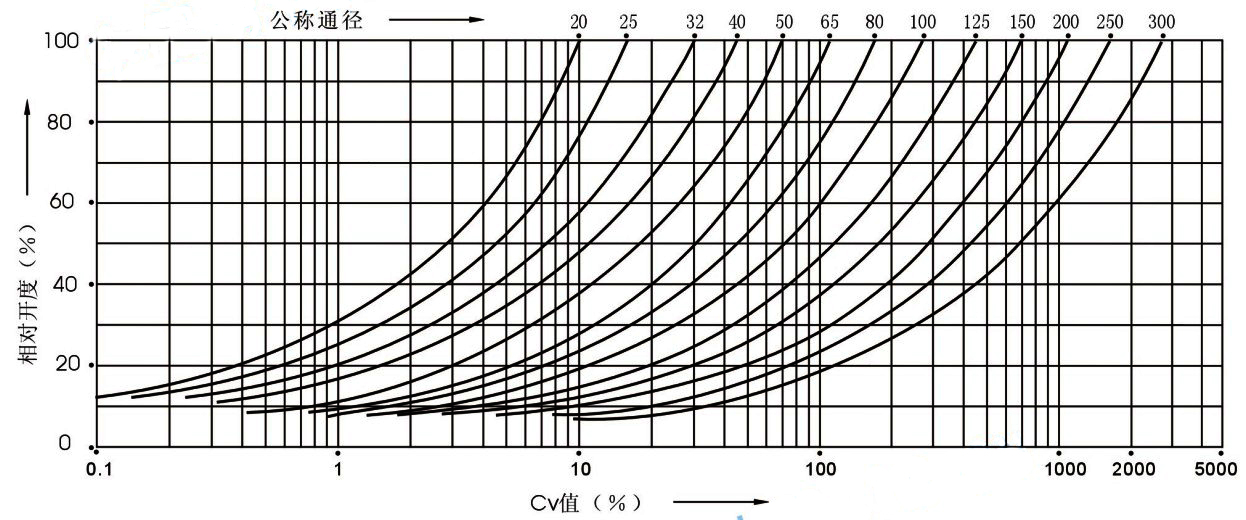

流量特性曲线

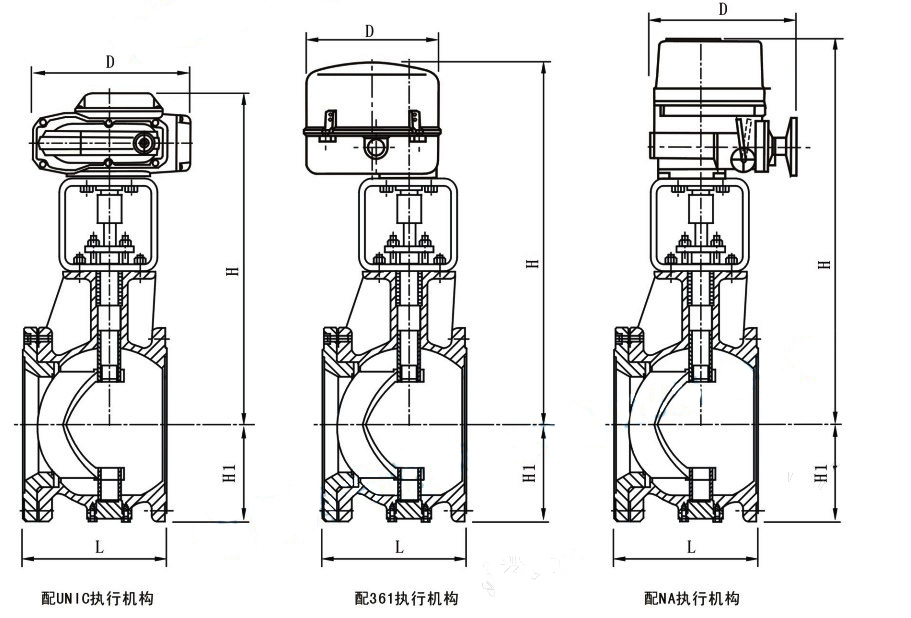

外形尺寸

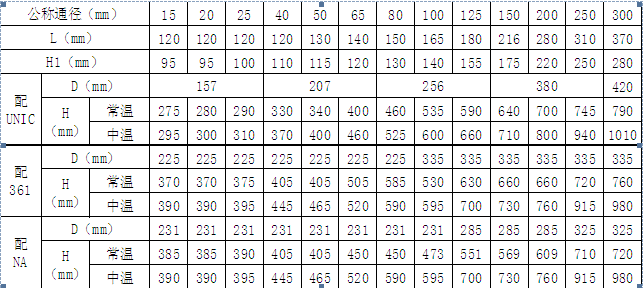

PN 1.6MPa（ANSI15Lb）
注：各规格所配执行机构因工艺参数不同会有变化。

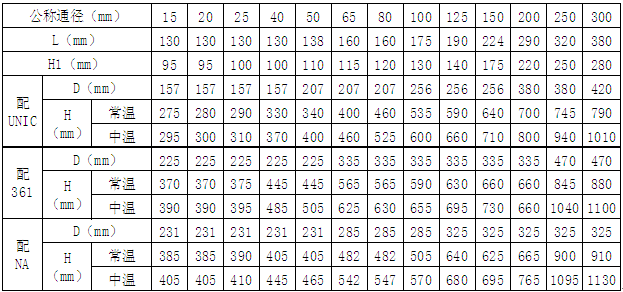

PN4.0 Mpa（ANSI300Lb）
注：各规格所配执行机构因工艺参数不同会有变化。
