产品概述：
防爆电动球阀是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几个可以毫无损失的流过。配用HQ等高性能执行机构、产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品特点：
1.流体阻力小、球阀是所有发类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2.止推轴承减小阀杆摩擦力矩，可使用阀杆长期操作平衡灵活。
3.阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质的压力增大而增大。
4.阀杆密封可靠，由于阀杆只做旋转运动而不是升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大
5.由于聚四氟乙烯材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出，如果火灾造成阀杆密封破坏，凸阶与阀体间还可以形成金属接触，确保阀杆密封
技术参数：
公称通径 | DN15~400mm | 连接方式 | 法兰 | 执行器选配 | DL精巧型、HQ防爆型 | 控制方式 | 开关型（电开、电关）、调节型、智能一体化型号 | 公称压力 | PN1.0, 1.6, 2.5Mpa（如需更高压力请注明） | 电源电压 | AC220V, AC380V, DC24V（如需特别电压请注明） | 介质温度 | -40℃~+180℃ | -40℃~+350℃ | 环境温度 | 标准型：-20℃~+80℃ | 防护等级 | IP65、IP67、IP68 | 阀体材质 | 不锈钢（304、316） | 阀座材料 | 聚四氟乙烯（常温），特质PPL（高温），金属密封（高温） |

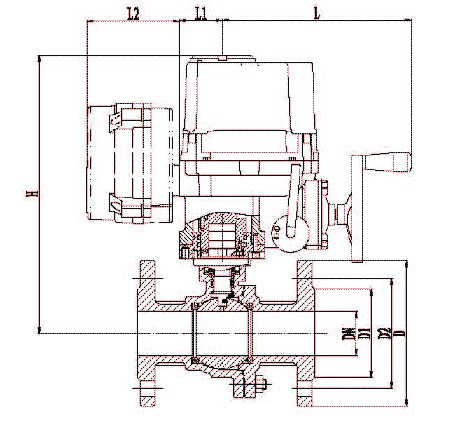

公称通径
DN
| A | ΦD1 | N-Φd | H1 | H2 | H | L | L2 | L3 | 执行器选配
(常温常压) | 15 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 20 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 25 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 32 | 80 | Φ100 | 4-Φ18 | 80 | 75 | 530 | 53.5 | 216 | 136.5 | CHQ-008 | 40 | 90 | Φ110 | 4-Φ18 | 100 | 95 | 560 | 53.5 | 216 | 136.5 | CHQ-008 | 50 | 100 | Φ125 | 4-Φ18 | 107 | 100 | 585 | 53.5 | 216 | 136.5 | CHQ-008 | 65 | 105 | Φ145 | 4-Φ18 | 108 | 105 | 610 | 53.5 | 216 | 136.5 | CHQ-010 | 80 | 120 | Φ160 | 8-Φ18 | 127 | 125 | 630 | 81 | 276 | 140 | CHQ-015 | 100 | 140 | Φ180 | 8-Φ18 | 145 | 140 | 670 | 81 | 276 | 140 | CHQ-020 | 125 | 170 | Φ210 | 8-Φ18 | 170 | 170 | 715 | 82 | 276 | 140 | CHQ-050 |
111
产品概述：
防爆电动球阀是一种转角90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几个可以毫无损失的流过。配用HQ等高性能执行机构、产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品特点：
1.流体阻力小、球阀是所有发类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2.止推轴承减小阀杆摩擦力矩，可使用阀杆长期操作平衡灵活。
3.阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质的压力增大而增大。
4.阀杆密封可靠，由于阀杆只做旋转运动而不是升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大
5.由于聚四氟乙烯材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出，如果火灾造成阀杆密封破坏，凸阶与阀体间还可以形成金属接触，确保阀杆密封
技术参数：
公称通径 | DN15~400mm | 连接方式 | 法兰 | 执行器选配 | DL精巧型、HQ防爆型 | 控制方式 | 开关型（电开、电关）、调节型、智能一体化型号 | 公称压力 | PN1.0, 1.6, 2.5Mpa（如需更高压力请注明） | 电源电压 | AC220V, AC380V, DC24V（如需特别电压请注明） | 介质温度 | -40℃~+180℃ | -40℃~+350℃ | 环境温度 | 标准型：-20℃~+80℃ | 防护等级 | IP65、IP67、IP68 | 阀体材质 | 不锈钢（304、316） | 阀座材料 | 聚四氟乙烯（常温），特质PPL（高温），金属密封（高温） |
公称通径
DN
| A | ΦD1 | N-Φd | H1 | H2 | H | L | L2 | L3 | 执行器选配
(常温常压) | 15 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 20 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 25 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 | CHQ-005 | 32 | 80 | Φ100 | 4-Φ18 | 80 | 75 | 530 | 53.5 | 216 | 136.5 | CHQ-008 | 40 | 90 | Φ110 | 4-Φ18 | 100 | 95 | 560 | 53.5 | 216 | 136.5 | CHQ-008 | 50 | 100 | Φ125 | 4-Φ18 | 107 | 100 | 585 | 53.5 | 216 | 136.5 | CHQ-008 | 65 | 105 | Φ145 | 4-Φ18 | 108 | 105 | 610 | 53.5 | 216 | 136.5 | CHQ-010 | 80 | 120 | Φ160 | 8-Φ18 | 127 | 125 | 630 | 81 | 276 | 140 | CHQ-015 | 100 | 140 | Φ180 | 8-Φ18 | 145 | 140 | 670 | 81 | 276 | 140 | CHQ-020 | 125 | 170 | Φ210 | 8-Φ18 | 170 | 170 | 715 | 82 | 276 | 140 | CHQ-050 |
声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、液动蝶阀价格等详情，请联系我们，电话：021-59170722!
|
|
|
|
