一、 概述
气动三通合流调节阀、气动三通分流调节阀由气动薄膜多弹簧执行机构和三通阀组成。
气动三通调节阀用多弹簧执行机构，具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。 应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流 体温度控制系统的调节，
二、 技术参数和性能
阀体
型式 | 直通铸造球型阀 |
公称通径 | 合流阀：25~300mm、分流阀：80~300mm |
公称压力 | PN1.6、4.0、6.4MPa |
法兰标准 | JB/T79.1-94、79.2-94等 |
材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
上阀盖 | 标准型-17~+230℃、散热型+230~+450℃、波纹管密封型-40~+350℃ |
压盖型式 | 螺栓压紧式 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
结构型式 | （详见图1~图6） |
阀内组件
阀芯型式 | 薄壁圆筒型阀芯 |
流量特性 | 抛物线特性和线性特性 |
材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆镍焊司 太莱合金、钛和耐腐蚀合金等。 |
执行机构
型式 | ZHA/B多弹簧薄膜执行机构 |
型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围Kpa | 20~100（标准）、20-60、60-100、40-200、80-240 |
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
供气压力 | 140~400KPa |
气源借口 | RC1/4″ |
环境温度 | -30~+70℃ |
阀作用型式

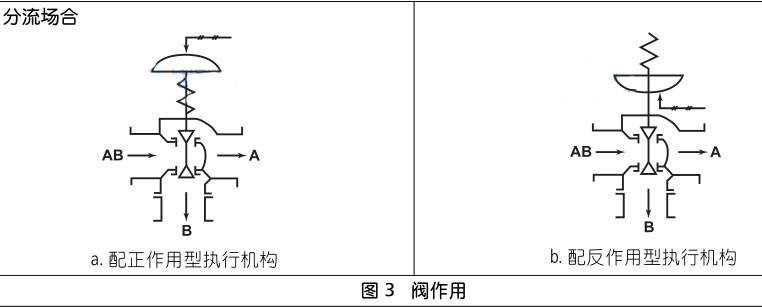

气动分流三通调节阀
图3a，A常开气闭式，进口AB，B出口常闭。 信号4mA B向关闭，信号20mA A向关闭
图3b，A常闭气开式，进口AB，A出口常闭。 信号4mA A向关闭，信号20mA B向关闭

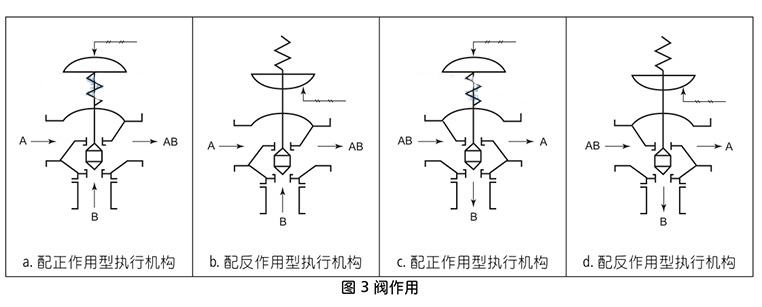

ZMAQ气动三通合流
合流工况
图3a，B常开气闭式，进口A常闭。 信号4mA A向关闭，信号20mA B向关闭
图3b，B常闭气开式，进口B常闭。 信号4mA B向关闭，信号20mA A向关闭
分流工况
图3c，B常开气闭式，A出口常闭。 信号4mA A向关闭，信号20mA B向关闭
图3d，B常闭气开式，B出口常闭。 信号4mA B向关闭，信号20mA A向关闭
附件
定位器、空气过滤器减压器、保位阀、行程开关、阀位传送器、手轮机构等。
性能
项 目 | 不带定位器 | 带定位器 |
基本误差% | ±6.0 | ±1.5 |
回 差% | ≤5 | ≤1.5 |
死 区% | ≤4 | ≤0.6 |
始终点偏差% | 气开 | 始点 | ±2.5 | ±1.5 |
终点 | ±6.0 |
气关 | 始点 | ±6.0 |
终点 | ±2.5 |
额定行程偏差% | ≤2.5 |
泄露量1/h | 0.1%×阀额定容量 |
可调范围R | 30:1 |
三、额定流量系统Kv、额定行程、配用执行机构型号、允许压差
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0MPa则不变，若大于1.0MPa则取1.0MPa。

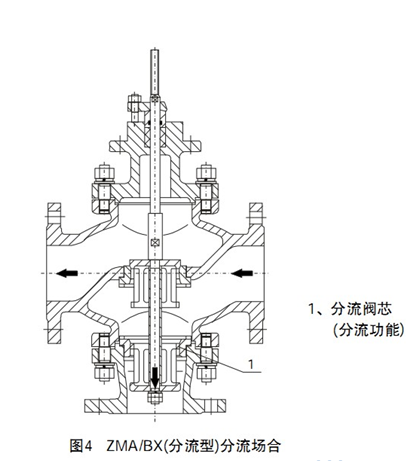

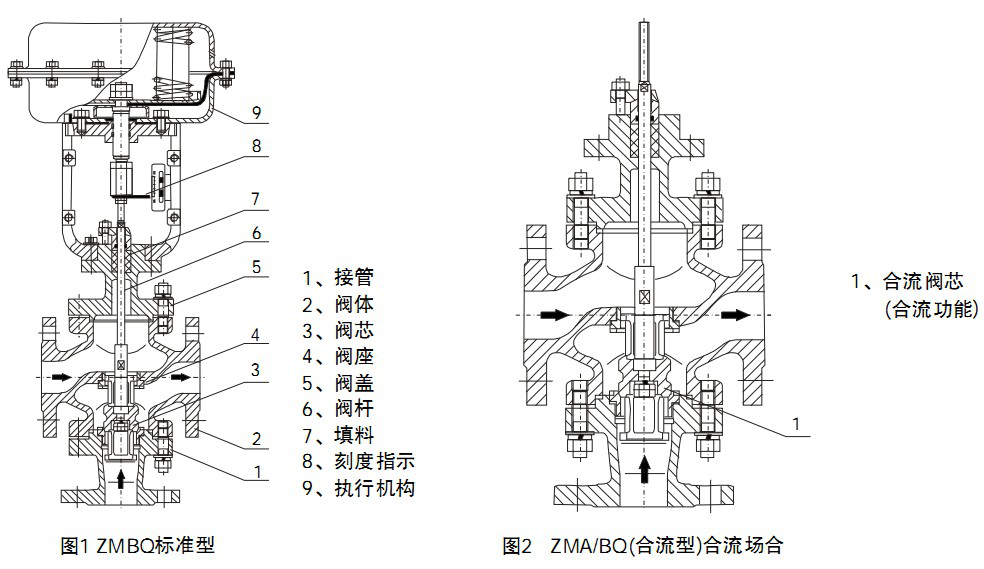

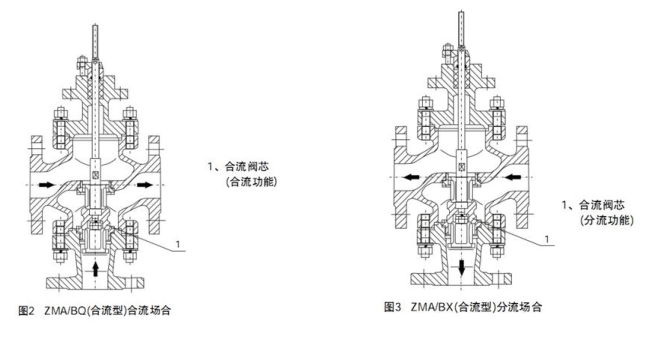

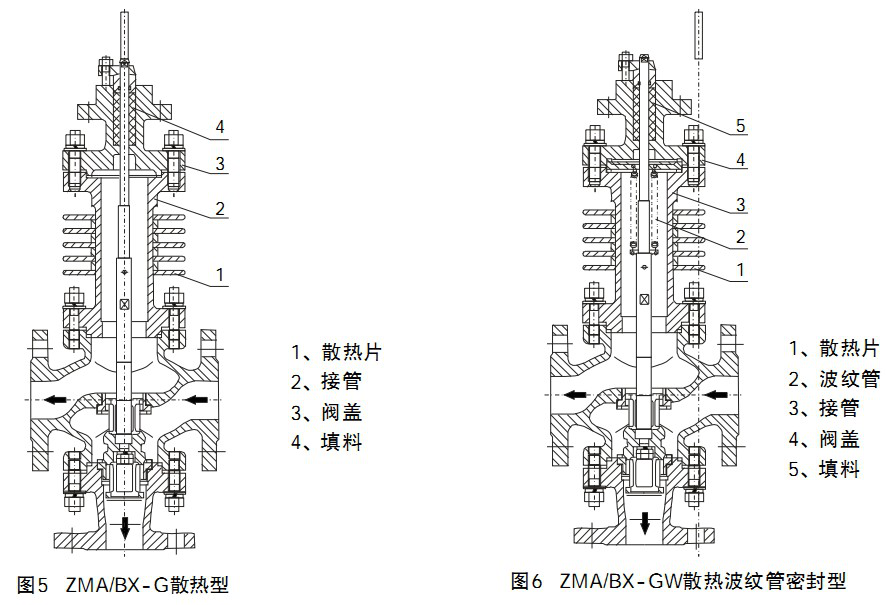

四、阀体结构

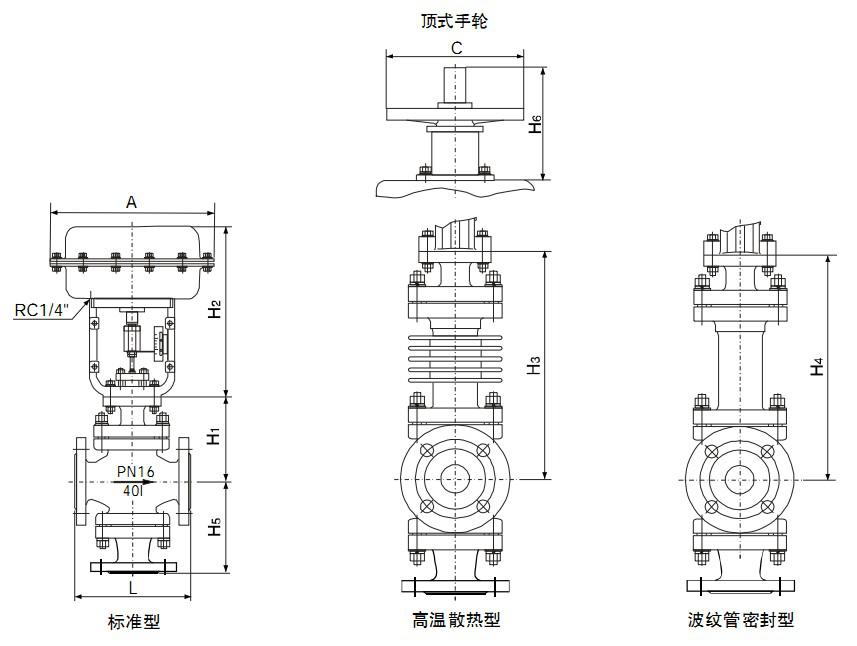

五、外形安装尺寸
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
